Lydløs kompressor V.2,0

Tilbage til Lydløs kompressor V.2,0

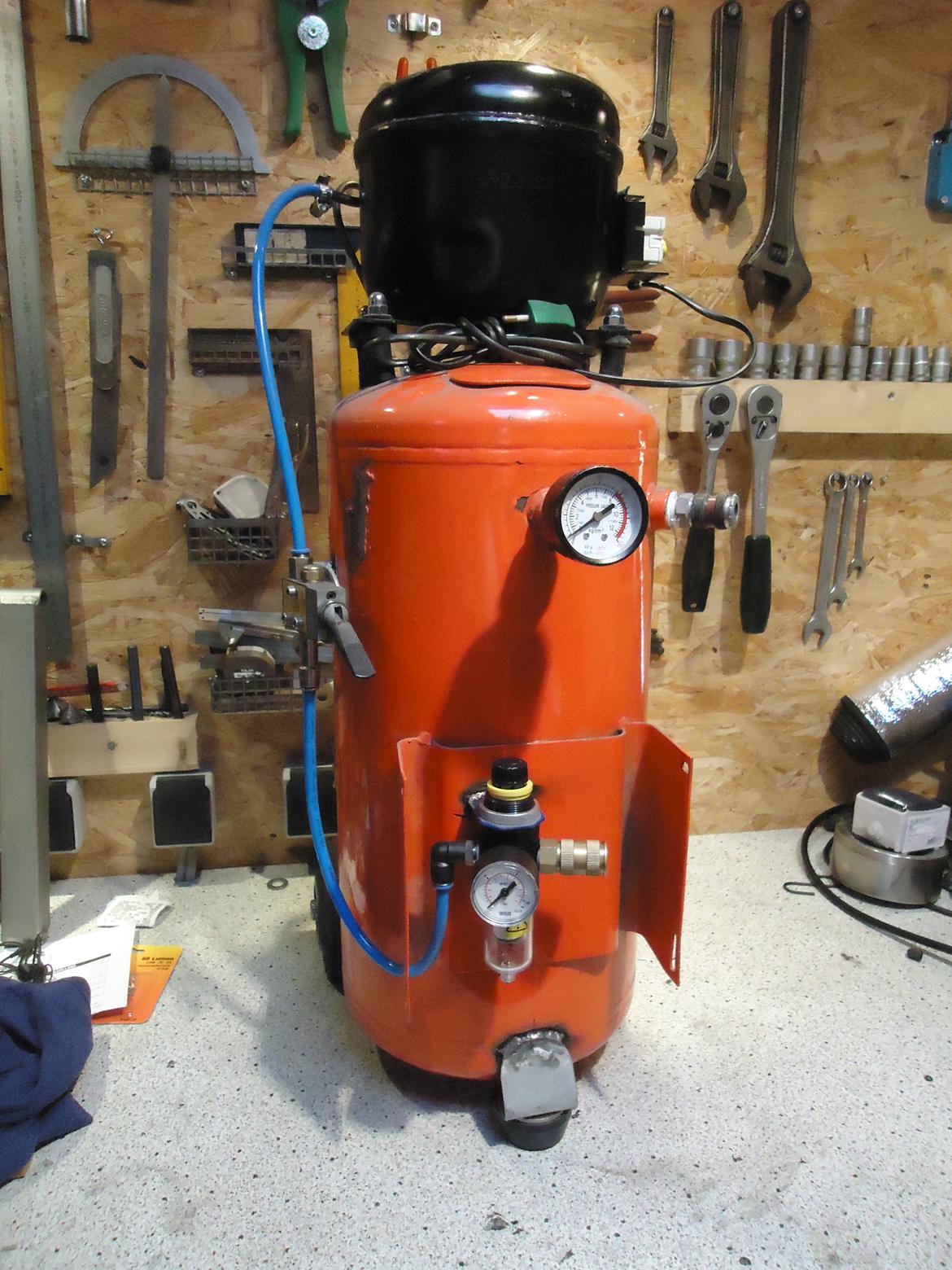

Lydløs kompressor V.2,0 - Her er et lille kik på det færdige resultat. billede 1

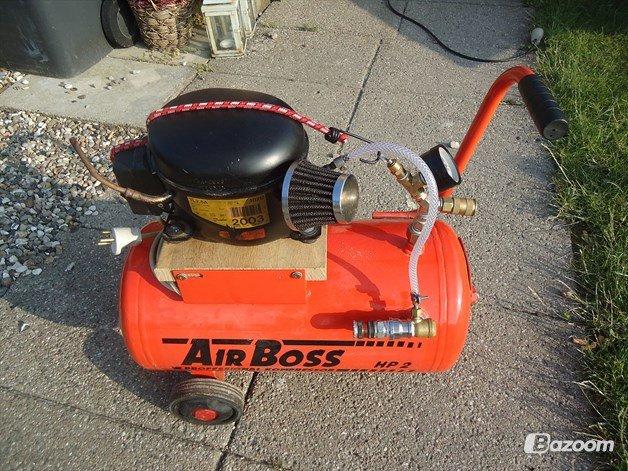

Lydløs kompressor V.2,0 - Her er "den gamle" lydløse jeg lavede. http://www.bilgalleri.dk/fotoalbum/guider/94883-lydloes_kompressor__ billede 2

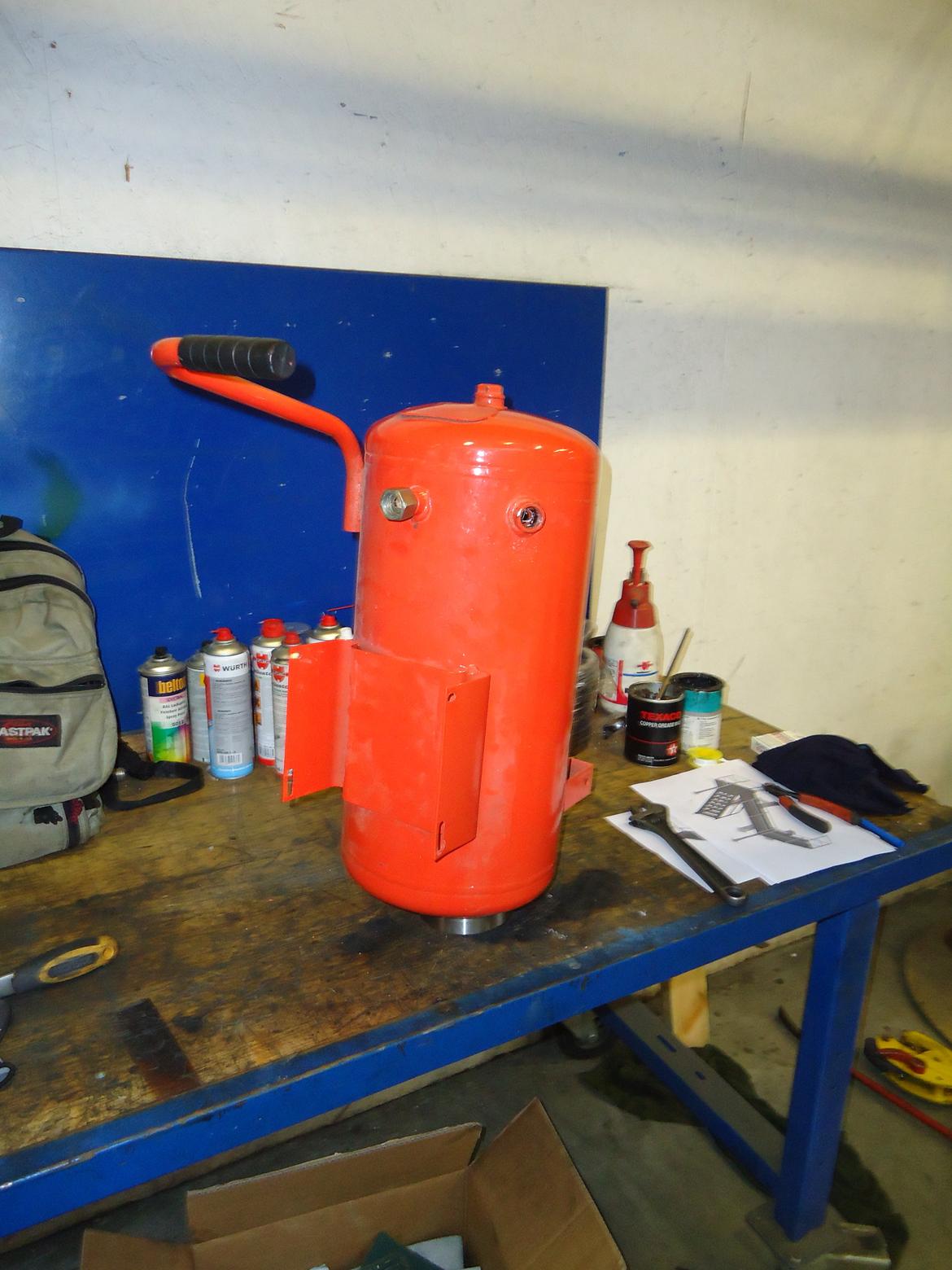

Lydløs kompressor V.2,0 - Planen med den nye er at den skal kunne stå under mit arbejdsbord. Og for at udnytte pladsen har jeg valgt at lave den med tanken på højkant. billede 3

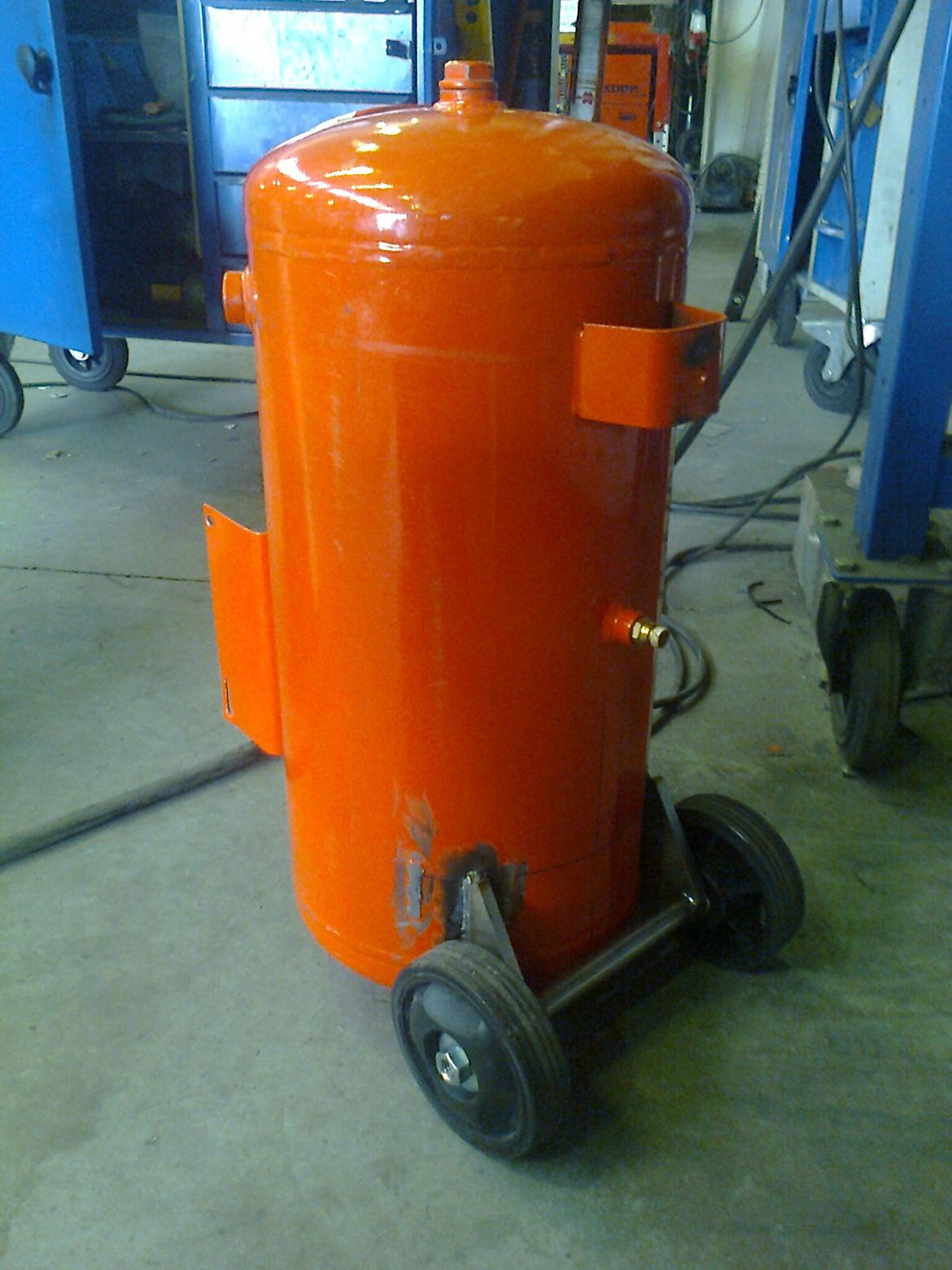

Lydløs kompressor V.2,0 - Selv om den skal stå under et bord, må den stadig gerne være transportabel. Så jeg skal de gamle hjulophæng af, og monterede nogen nye lidt længere nede. billede 4

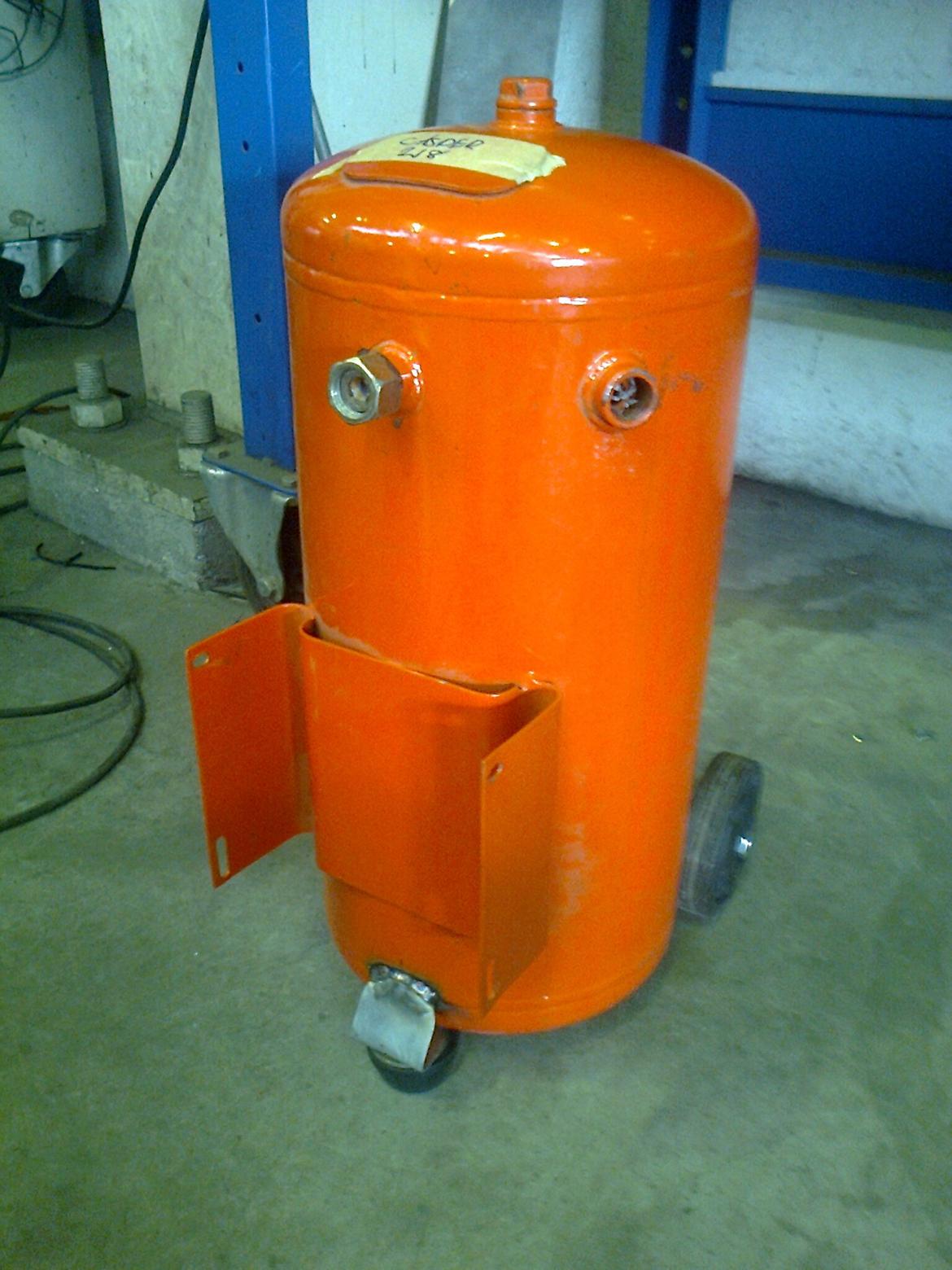

Lydløs kompressor V.2,0 - Et støtteben foran med en gummifod sikre at tanken står lige og stabilt, uden at eventuelle vibrationer kan forplante sig. billede 5

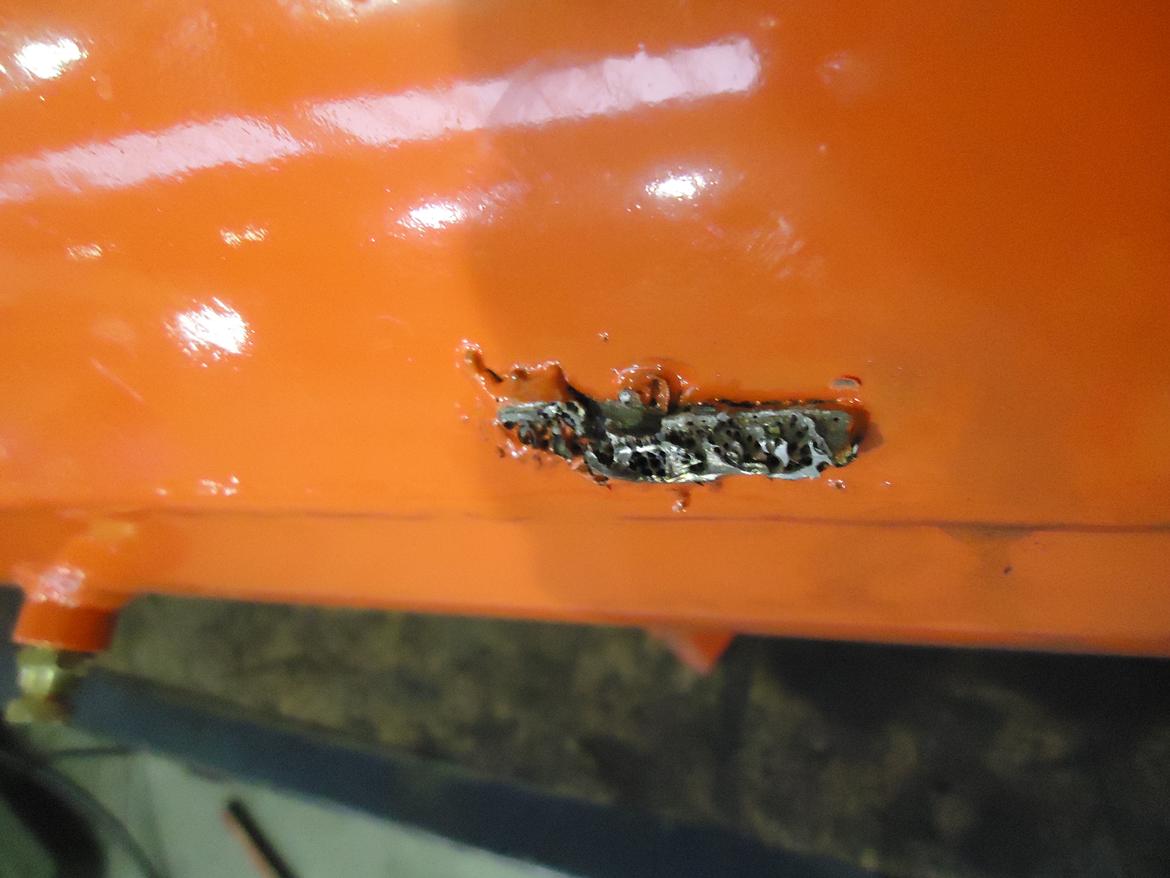

Lydløs kompressor V.2,0 - Dette har ikke noget med det egentlige projekt at gøre, men lad mig her fortælle at tanken er lavet i kina! og tydeligvis ikke af de mest grundige producenter. ( denne elendige svejsning var heldigvis kun til håndtaget. Men efter jeg opdagede den, tryktestede jeg tanken mange gange før jeg fortsatte) billede 6

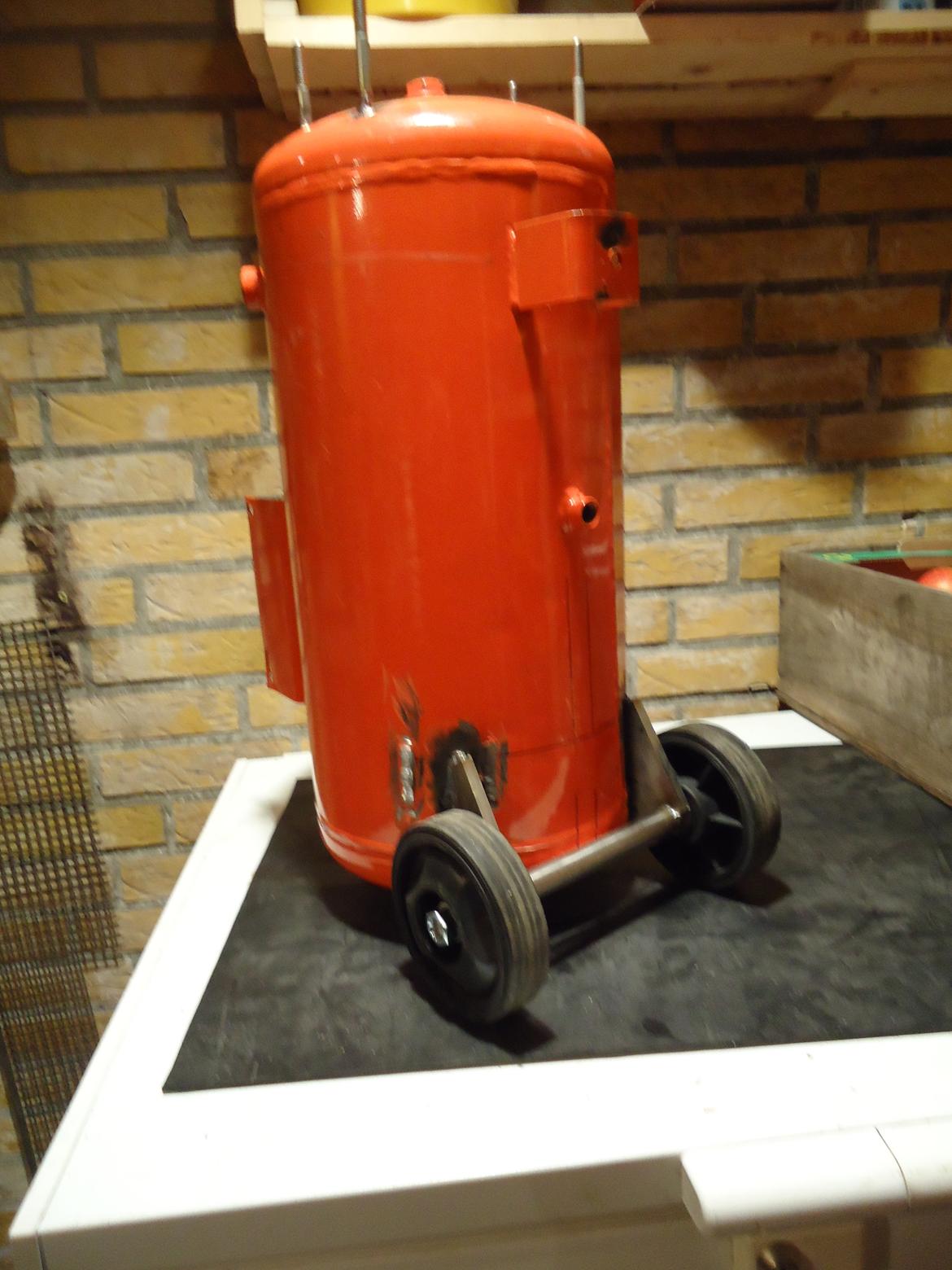

Lydløs kompressor V.2,0 - På toppen af tanken svejsede jeg 4 bolte, der skal fungere som stativ for motoren. billede 7

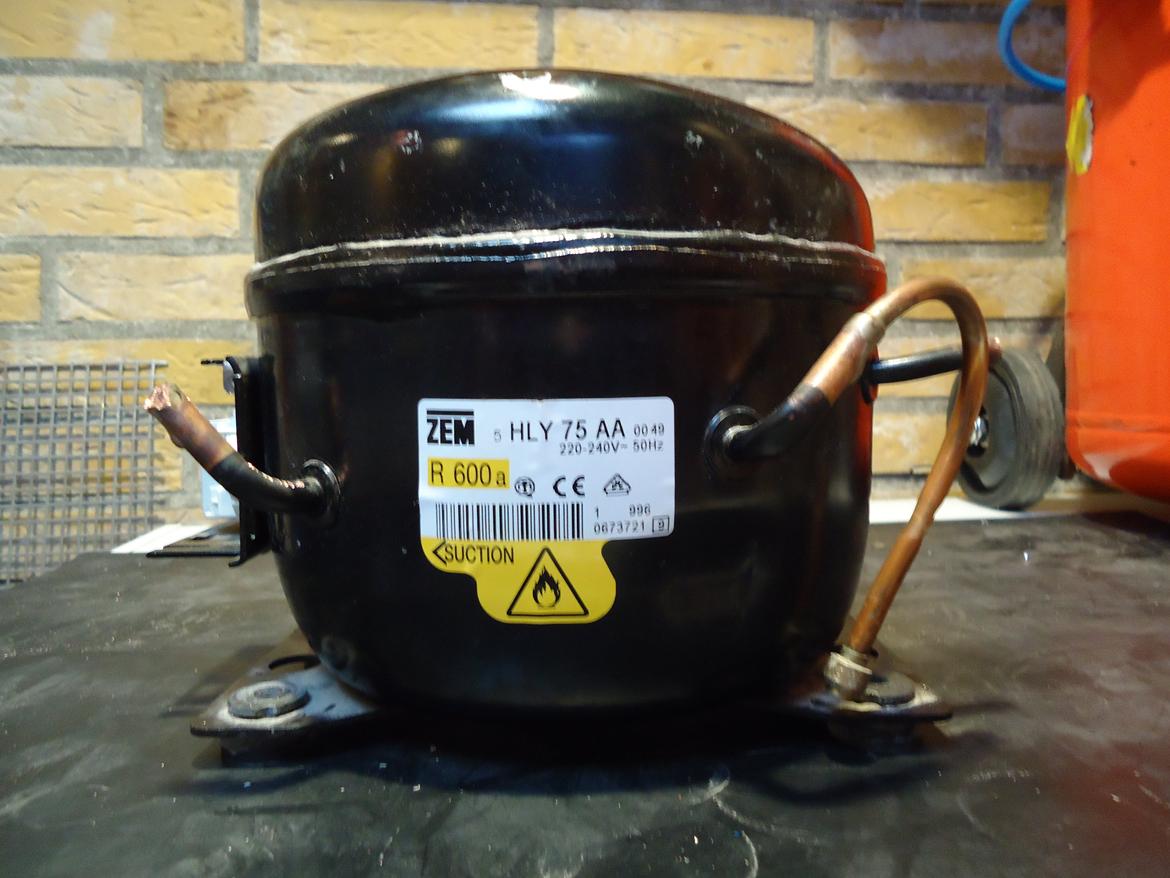

Lydløs kompressor V.2,0 - I stedet for den oprindelige køleskabs motor jeg brugte på V1,0 har jeg nu skaffet en lidt nyere fra en mellemstor kummefryser. (jeg formoder at den vil være bedre/hurtigere end den gamle) billede 8

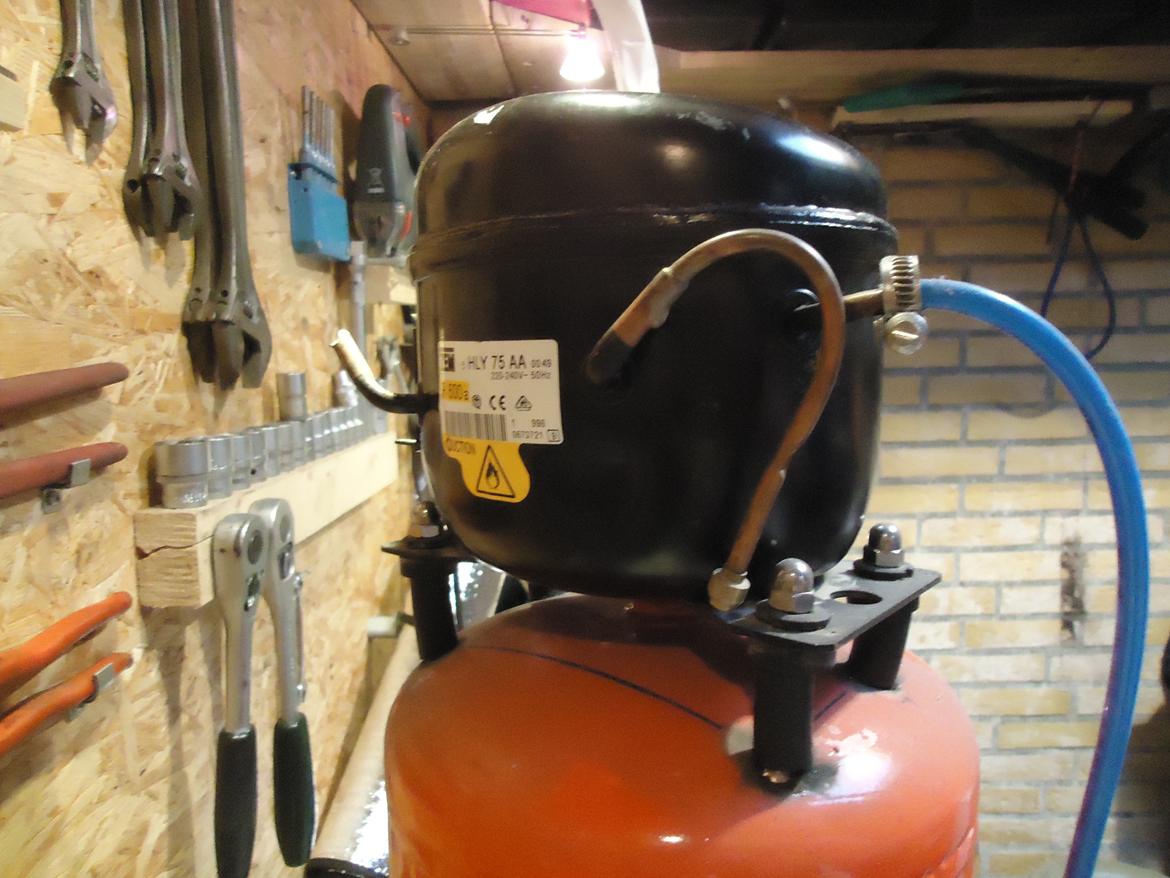

Lydløs kompressor V.2,0 - Motoren bliver monteret på de 4 bolte. Mellem tanken og motoren er der på boltene trukket et stykke gummeslange. Det sikre den rette afstand mellem de to og begrænser vibrationer. billede 9

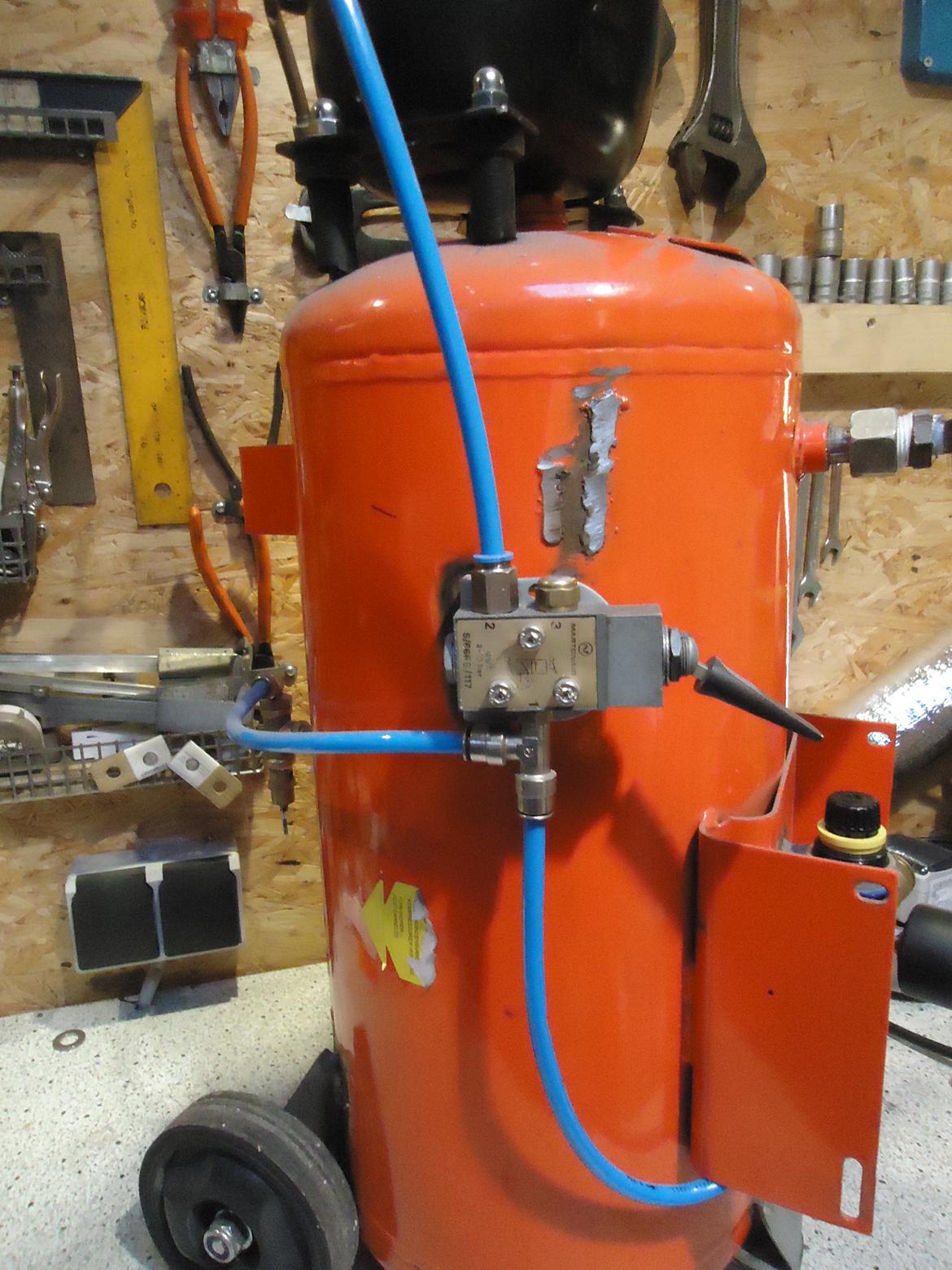

Lydløs kompressor V.2,0 - En ny tilføjelse på denne version er en manuel 2-vejs ventil. Med den kan jeg tømme tanken (dette er pt. nødvendigt da kompressoren ikke kan starte hvis der er tryk i systemet) Dette problem vil dog blive løst ved at montere en kontraventil mellem tanken og 2-vejsventilen. billede 10

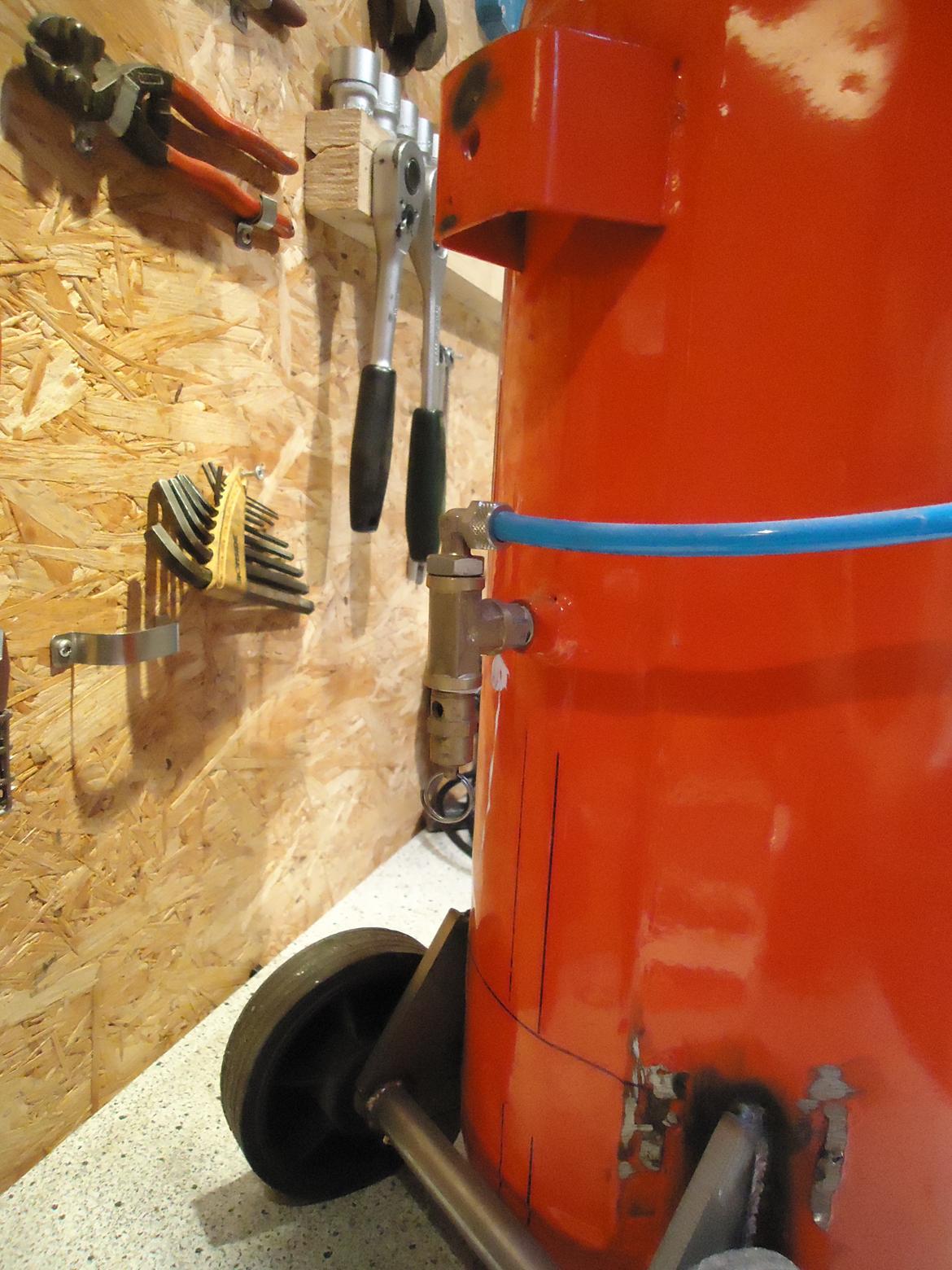

Lydløs kompressor V.2,0 - Trykket fra motoren føres via forgreningen på 2-vejsventilen til vandudskilleren på forsiden af tanken, og ind i tanken via et t-stykke hvorpå der også er monteret en overtryks ventil som sikre at trykket aldrig overstiger 8 bar. billede 11

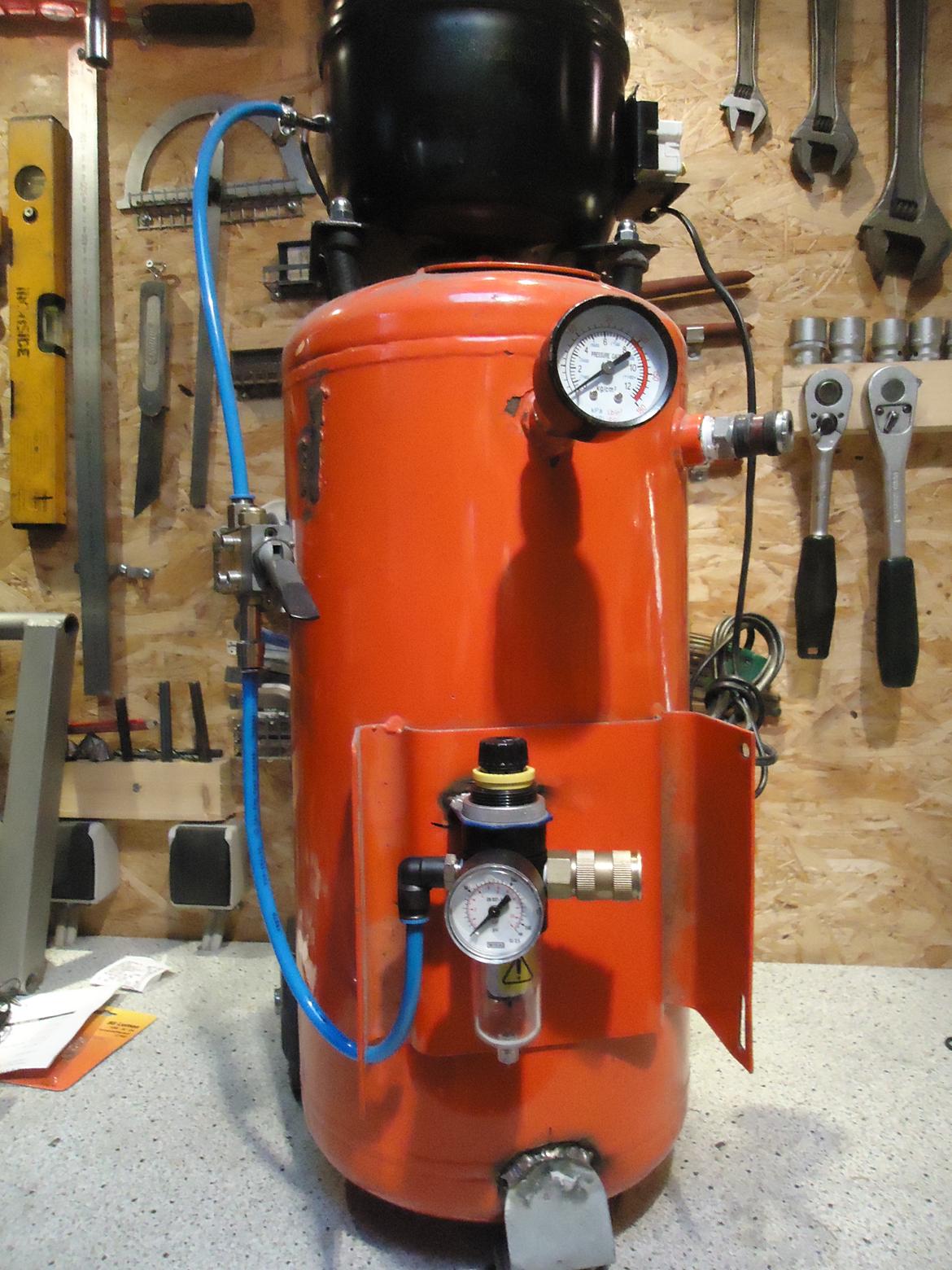

Lydløs kompressor V.2,0 - I toppen af tanken er der på højre side monteret en alm. lynkobling til luftudtag. I midten et manometer der viser tankens nuværende tryk og i bunden et udtag på en vandudskiller med trykreduktion. Lortet virker som det skal, den nye motor fylder tanken på 7 min. :-) billede 12
