Seat Cordoba konsol-ombygning: 1DIN

7.514 visninger | Oprettet: 17. jul 2010

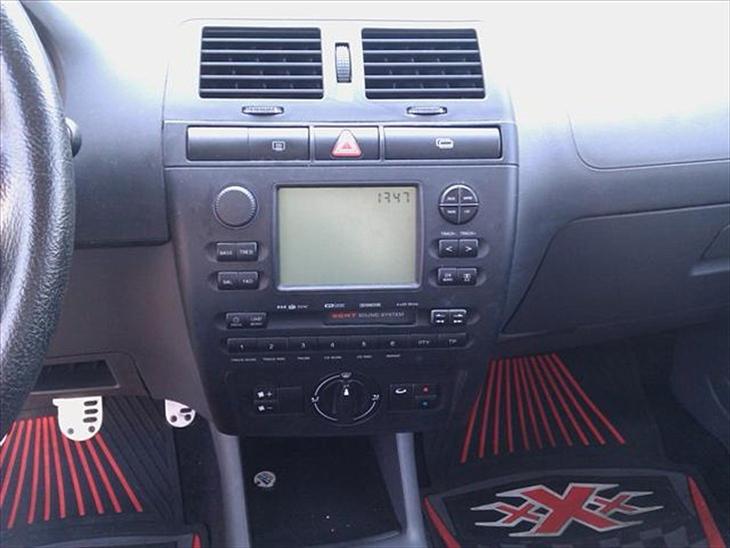

Seat Cordoba indeholder, som flere andre Seat modeller, et fuldstændig "lukket" midterkonsol, forstået på den måde at man ikke kan skifte radio-delen ud, da denne er en del af A/C styringen mm.

Dog kan man med lidt ombygning få en 1DIN ehhed bygget ind, uden at man mister hverken display eller andre funktioner.

Billederne her viser hvordan man kan bygge konsollen om, så der bliver plads til en normal HU.

Multikablet der er benyttet er fra et alm com-port udtag, til en PC. Til at holde HU fast i den rigtige højde, er benyttet et stykke patentbånd, som centrerings-skruen bag på HU griber fat i.
Metalrammen er en standard Clarion ramme....

Essal AKA Aze .

Mand | 42 år | Oprettet: 29. apr 2004

Forumemner (184)

Følger (126) Følgere (164)

Gå til sidste svar

Kommentér på:
Seat Cordoba konsol-ombygning: 1DIN

Mathias J Tilmeldt:
aug 2013
Følger: 8 Følgere: 8 Biler: 3 Emner: 13 Svar: 23

10. mar 2014 Jeg takker tusinde gange!
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

10. mar 2014 Mathias: Jeg har nogle bileder liggende fra en tilsvarende ombygning, hvor man skulle kunne følge det lidt bedre.

Laver lige et fotoalbum senere...
Mathias J Tilmeldt:
aug 2013
Følger: 8 Følgere: 8 Biler: 3 Emner: 13 Svar: 23

10. mar 2014 Og hvad er det du pakker ind i bobbelplast ?
Mathias J Tilmeldt:
aug 2013
Følger: 8 Følgere: 8 Biler: 3 Emner: 13 Svar: 23

10. mar 2014 Og når tager fronten af så er den store enhed til radio og a/c jo i vejen. Den fylder det hele. Hvordan får du plads til en 1-Din radio?
Zqik3 Tilmeldt:
apr 2006
Følger: 39 Følgere: 37 Biler: 1 Emner: 139 Svar: 1.658

10. mar 2014 Ja det gør det.
Men farverne på mine ledninger originale ledninger, er LANGT FRA samme farve, som farverne på mine Nye uni. Stik
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

10. mar 2014 Mathias J / Mike:
Der sidder et normalt ISO-stik i bilen, som af gode grunde ikke kan benyttes, da det strømføder A/C styring mm.
Det letteste er at benytte et "universal" strøm-ISO stik, og så lave udtaget fra det oprindelige ISO-stik...Altså så ISO-stikket bare bliver "splittet i 2".

Giver der mening?
Zqik3 Tilmeldt:
apr 2006
Følger: 39 Følgere: 37 Biler: 1 Emner: 139 Svar: 1.658

10. mar 2014 Jeg kunne godt tænke mig at vide, hvilken ledninger du har taget strøm fra ( hvilken farve der skal hvor hen og sådan)
Mathias J Tilmeldt:
aug 2013
Følger: 8 Følgere: 8 Biler: 3 Emner: 13 Svar: 23

9. mar 2014 Hvordan har du fået strøm til radioen, hvor er det taget fra ?
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

1. jul 2013 Jakob: Du skal varme på selve benet/øen, og tilsætte loddetin, så det er ikke er kolben der direkte smelter tinnet.

Du kan også benytte noget loddetin med flux i, hvis du har problemer med at det ikke vil gå i kontakt.
Jakob S Tilmeldt:
okt 2010
Følger: 8 Følgere: 7 Biler: 1 Emner: 4 Svar: 10

27. jun 2013 Det eneste problem jeg har er sådan set at jeg ikke kan få mit tin til at fange banerne, det glider bare af. Nogle tips til at lode på det?
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

27. jun 2013 Jakob: Godt at høre.

Mht til ledningerne, så har jeg blot "fulgt" printbanerne, for at finde et andet sted at lodde ledninger på, så forbindelsen bibeholdes.
Så når du sidder med det, kan du se hvor der er plads til at lodde det på...
Jakob S Tilmeldt:
okt 2010
Følger: 8 Følgere: 7 Biler: 1 Emner: 4 Svar: 10

26. jun 2013 Helt fantastisk guide må jeg sige, dog har jeg lige et enkelt spørgsmål hvis du stadig kan huske hvad du nogenlunde gjorde.

Ledning nr. 5 og 6, hvordan lodede du dem fast til printet?

På forhånd tak!
Lynge C Tilmeldt:
jan 2013
Følger: 1

19. mar 2013 hej.
det er virklig godt lavet. er det noget man kan få dig til at lave, og hvad ligger prisen ca. i?
hilsen Lynge
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

2. aug 2011 skriv lige når du har, sendt en mail
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

1. aug 2011 peter2563@hotmail.dk
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

1. aug 2011 Hvad er din mail?
Så prøver jeg lige at finde billederne i en bedre opløsning...
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

1. aug 2011 Er sgu ikk lige, en ørn til det der, el noget...
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

1. aug 2011 sgu lidt svært... Kan godt få dem, der skal bagpå til og side. Men kan ikk se hvor de 2 andre skal side
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

1. aug 2011 Hvis du ser på billede 3 og 4, kan du se hvor ledningerne er.
Men du skal se på det ifht til det stik du har "bypasset", for der kan du fælge printet, og se hvor du skal lodde dig på, for at bibeholde forbindelsem...
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

1. aug 2011 hvis du kan forklare det...?
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

1. aug 2011 hvor ska de 2 andre så loddes...?
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

1. aug 2011 Nej, selvfølgelig ikke! Du har jo "fjernet" 4 ledninger...
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

1. aug 2011 Er det kun de 2, ledninger der skal loddes på...?
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

1. aug 2011 Du er stadig nødt til at tage nogle billeder. Det er jo umuligt for mig at vide hvor jeg skal starte...
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

1. aug 2011 Nu er der kommet lys. i skærmen.. Men det der skal loddes. virker ikke... Kan ikk få varmen og blæserne til og kører op... Der er heller ikke lys, i den nederste del, der styrer varme og blæser
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

1. aug 2011 oki gør jeg senere i dag
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

31. jul 2011 Prøv lige at tage nogle billeder af det...
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

31. jul 2011 ved du, hvad det kan være...?
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

31. jul 2011 Har gjort ligesom, du har...
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

31. jul 2011 OK. Jamen så er det jo tydeligt at du mangler en opkobling/ledning.
Du er nødt til at gå det igennem, og måle om ledningerne går til de rigtige steder...
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

31. jul 2011 Nej... slet ikk
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

31. jul 2011 Er der lys i skærmen?
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

31. jul 2011 hjælp. har lige gjordt som dig.. Men skærmen tænder ikk.... Hva kan der være i vejen...?
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

26. jul 2011 Bare i orden. Du skriver bare..
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

26. jul 2011 oki prøver jeg... Bliver nok i weekenden, skriver hvis det er
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

26. jul 2011 Ja...Hvis du kigger på billede 4, kan du se en lille del af printet der er skåret af. Det er der der normalt sidder et 4-pin stik, så der skal derfor loddes ind på de steder, stikket normalt har forbindelse til.

Det er næsten nemmere for dig, hvis du starter med at skille delene ad, og så sammenligne med billederne. For det gør det lidt lettere at forholde sig til
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

26. jul 2011 kan du forklare hva der skal skæres og loddes...?
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

26. jul 2011 Peter: Ja da, bestemt. Plus, stel, og ACC er allerede tilgængeligt i multistikket til den originale radio.
Eneste der er lidt tricky, er at der skal skæres lidt i printet, og loddes på det. Men hvis man kan det, er det ikke noget problem...
Peter . Tilmeldt:
okt 2005
Følger: 22 Følgere: 19 Biler: 3 Emner: 78 Svar: 266

26. jul 2011 Dav... Noget man selv kan lave...? hvor fik du + og - fra....?
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

22. dec 2010 The M: Nå da..Jamen så ved du jo hvordan du skal starte
Ellers må du lige skrive...
GT-Bilsalg Tilmeldt:
okt 2008
Følger: 57 Følgere: 49 Biler: 2 Emner: 903 Svar: 2.886

22. dec 2010 Essal jeg køber snart en cordoba med samme skærm:) hvor jeg også havde tænkt mig at have en 1 din radio i:)

nu ved jeg hvordan jeg skal begynde og lave det:)

og så lidt:)
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

22. dec 2010 The M: Mange tak skal du have. Rart når nogle kan se idéen i det..
GT-Bilsalg Tilmeldt:
okt 2008
Følger: 57 Følgere: 49 Biler: 2 Emner: 903 Svar: 2.886

22. dec 2010 essal: kæft det er bare superb arbejde det der Thumbs up herfra!
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

17. okt 2010 Kenny: Det er helt i orden...
Kenny Tilmeldt:
okt 2005
Følger: 16 Følgere: 16 Biler: 10 Emner: 8 Svar: 703

17. okt 2010 Må nok tilslutte mig NDB lidt.
Fed ide og du kan sgu nogen tricks, men det der er sgu ikke særlig pænt...
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

12. aug 2010 NDB: Jeg takker for din kommentar, men vælger ikke at spilde tid på at kommentere den yderligere...
NDB . Tilmeldt:
maj 2004
Følger: 41 Følgere: 42 Biler: 3 Emner: 14 Svar: 232

11. aug 2010 det ligner godt nok noget katten har brækket op!
Hvorfor er der ikke nogen ramme om den radio?
Essal AKA Aze . Tilmeldt:
apr 2004
Følger: 126 Følgere: 164 Emner: 184 Svar: 5.577

18. jul 2010 Lasse T: Jeg takker herfra...
Lasse T Tilmeldt:
feb 2007
Følger: 62 Følgere: 61 Biler: 1 Emner: 46 Svar: 335

18. jul 2010 Nice.. Utroligt hvad du kan
