GSM styring af webasto fyr

10.727 visninger | Oprettet: 17. nov 2012

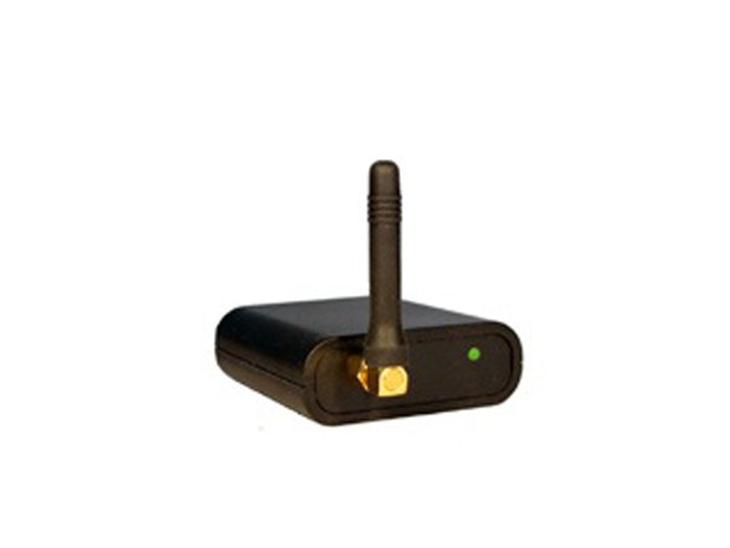

Jeg har igennem de sidste par år haft fyr i mine biler, hvilket jo er en rigtig dejlig ting. Har både haft Webasto fjernbetjening samt ur i mine biler, begge biler havde desuden gsm styring hvilket lige giver det sidste til oplevelsen :)
Jeg tænke derfor jeg ville lave en lille guide, til hvordan jeg har lavet det der findes jo mange måder at lave dette på.
Inden man går igang skal man vide hvad ens fyr skal bruge af tændledning, de ældre fyr bruger for det meste +12V som tændledning, men de nye EVO fyr fra webasto skal bruge w-bus. (dette kræver et andet danhag modul)
DETTE ER EN GUIDE OVER HVORDAN JEG HAR GJORT, MEN BÆRE IKKE NOGET ANSVAR HVIS DET IKKE SKULLE VIRKE HOS DIG. TÆNKT DIG OM, OG MÅL 2 GANGE PÅ TINGENE HVIS DU ER I TVIVL.
Jeg vil ikke lave det lange forklaring her, der er tekst ved de forskellige billeder.
Jeg har dog lavet 2 løsninger, den simple løsning hvor gsm modulet bare tænder fyret og så køre i den tid som det nu engang er indstillet til. Fyret kan slukkes før tid enten ved at sætte den orange lednings fra gsm modulet til tænding, eller man kan indsætte en trykknap som vil slukke fyret før tid hvis man trykker på denne.
Den anden løsning er den jeg køre med, jeg har loddet en ledning ind på "flamme" knappen på uret hvor gsm modulet så sender en impuls ind på denne knap. (Dette vil svare til man trykker fysisk på "flamme" knappen) på denne måde kan man indstille brændetiden på uret f.eks. 30 minutter. Men hvis fyret er tændt med telefonen, kan man slukke det igen efter f.eks. 20 minutter ved at trykke på "flamme" knappen på uret.
Er denne løsning jeg synes bedst om, men kræver også lidt mere arbejde :)
God fornøjelse, håber dette kan bruges til noget. Ellers er i velkommen til at komme med ris og ros.
Har lavet en lille film, som viser hvordan det fungere i min bil. Denne film kan ses her:
http://www.youtube.com/watch?v=uLQYragRdQA
