Flowbænk

3.275 visninger | Oprettet: 15. aug 2012

Mit lille flowbænk projekt startede i 2006, min plan var fra starten at købe en SuperFlow 120. Og var MEGET tæt på at bestille den. Men efter at havde undersøg markedet, fandt jeg ud af den nok IKKE var kraftig nok. Hvis den også skulle bruges til at lave bil topstykker med og den var da bestemt heller ikke stor nok. Hvis der skulle arbejdes med luft filter kassen og indsugnings siden.
Så jeg begyndte at se på SuperFlow 600, som kan bruges helt op til en mellem stor lastbilsmotor. Det løb dog hurtig ud i sandet igen, da jeg fandt ud af hvad sådan en koster. Så jeg begyndte at lede efter et alternativ, der var noget billiger. Løsningen fandt jeg i USA, ved en der selv havde bygget en del flowbænke. Jeg købte hans tegninger og her er så det færdige resultat.
Jeg har selv udviklet / skrevet softwaret til flowbænken. Og det har godt nok være en stor mundfyld at lave. Men på den anden side så har jeg også lært RIGTIG meget omkring luftflow.
Hele projekt har kostet mig:

Kabinettet: 2500,- Dkr
to brugte manometeret 1500,- Dkr
6 x vakuum motorer (Nye) 4500,- Dkr
Div dele 3000,- Dkr
+ mange arbejdes timer

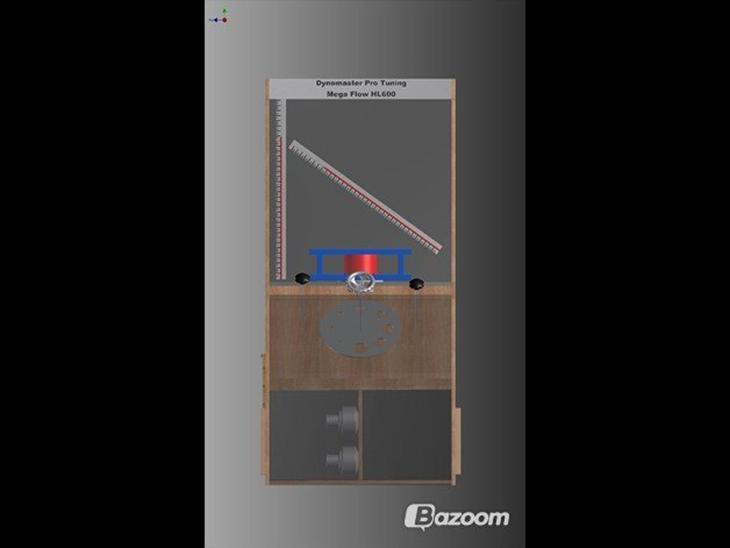

Div 3D tegninger har jeg selv tegnet i AutoDisk 2012
Softwaret har jeg selv skrevet i Delphi6... Et godt bud er nok, der er brugt over 2000 programerings timer i softwaret. Timer givet RIGTIG godt ud, da jeg har lært sindsyg meget om luftflow.

Lige PT arbejder jeg en del med flymotore, hvilket kræver en del tilpasning i softwaret. Tryktabet i 6000 Meter giver et effekttab på ca 50% på en sugemotor. En lille sidegevinst jeg så ikke lige havde se, var at det så er ret let at beregne Turbotrykseffekt... Så min nye hobby, er trykladet flymotore.

Flowbænk kan trækker 600 CFM @ 28" (17500 L/Min) hvilket svare til en effekt på 180 Hk Pr cylinder. Og ca 25-50% mindre på tryksiden lidt efter hvor meget tryk jeg vil have på.
