Elnørd søges. Forbinde motor til frekvensomformer. {{forumTopicSubject}}

Hej.

Jeg har bygget styring på min drejebænk og vil nu også have en frekvensomformer på spindlen.

Men lidt usikker på hvordan den skal forbindes. Det er vel 230V i stjerne. Så jeg skal ha kondensator fra. Og så skal lasker vel ligger på en anden måde.

Tænker lidt måske det bare er at dreje den med pilen op. Og så fjerne de ledninger der går på. Og så få 3 nye ind fra frekvens omformer. Som forbindes til U V M?? Eller er der nogen der lige kan skære det ud i pap hvis jeg er gal på den.

Se svar (89) >>

Få billig hjælp fra private

Beskriv din opgave og modtag gratis bud fra lokale med Handyhand.

Seneste udførte opgaver

Nyt amatur 900 kr.
Hjælp til opsætning af en svævehylde og 3 små svævehylder, samt et klapbord i køkken 1.250 kr.
Reparation ag opvaskemaskine 1.500 kr.
Ophæng af køkkenskab fra Ikea, spejl og håndtag til skuffer 1.500 kr.
Opsætning af 3 lamper + rep. af tændknap på lampe 900 kr.

Opret en opgave

Gå til sidste svar

Kommentarer på: Elnørd søges. Forbinde motor til frekvensomformer.

Kim M Tilmeldt:
jan 2007
Følger: 18 Følgere: 20 Biler: 3 Emner: 72 Svar: 5.728

#1 14. nov 2014 Det er ikke sikkert du kan bruge den motor på en frekvensomformer overhovedet.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#2 14. nov 2014 Det har min elmand fortalt mig inden jeg bestilte en,. Jeg får den så i dag, og så er han selvfølgelig ikke på arbejde, så ville bare være sikker på jeg ikke gjorde noget galt.Han sagde den skulle forbindes i stjerne.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#3 14. nov 2014 Det er sådan jeg tænker den skal være. Ikke som jeg beskrev i mit emne.
Mick. M Tilmeldt:
mar 2007
Følger: 6 Følgere: 5 Emner: 5 Svar: 16

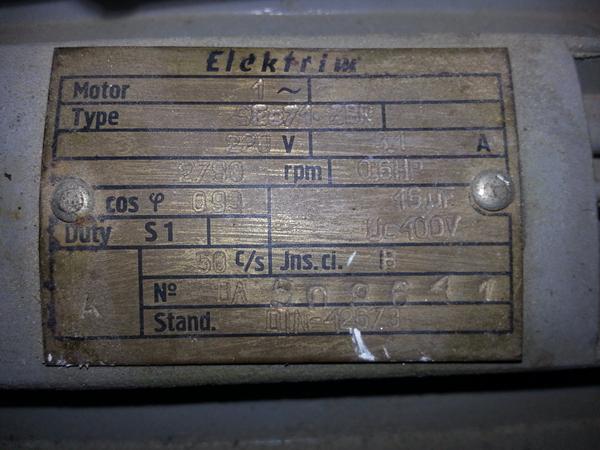

#4 14. nov 2014 Det for dårligt det billede af mærkepladen på motoren. Det skal være bedre for at gi en kyndig instruktion.....

Mvh. Elektriken
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#5 14. nov 2014 Se om dette er bedre.
Fleetwood M@c * Tilmeldt:
jan 2009
Følger: 22 Følgere: 22 Biler: 2 Emner: 2 Svar: 21

#6 14. nov 2014 Hvis den skal forbindes i stjerne skal du ligge lasker over U1 - V1 og V1 - W1 så er den forbundet som stjerne med 230V
Carsten P Tilmeldt:
jul 2003
Følger: 21 Følgere: 19 Biler: 4 Emner: 47 Svar: 3.480

#7 14. nov 2014 Motoren kan hvertfald ikke klare mere end 230v på viklingerne, så ja lus w2,u2 og v2 sammen og sæt de 3 faser på henholdvis u1,v1 og w1
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#8 14. nov 2014 Jeg har nu modtaget frekvens omformer. Men så snart jeg sætter den i stikket slår mit hfi relæ fra. Jeg har endnu ikke monteret motoren. Kun sat fase 0 og jord til omformeren.Skal jeg nu ha lavet om i installationen for at få den til at virke? Eller er der andre muligheder?
Kim M Tilmeldt:
jan 2007
Følger: 18 Følgere: 20 Biler: 3 Emner: 72 Svar: 5.728

#9 14. nov 2014 Hvilken frekvensomformer har du fået??
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

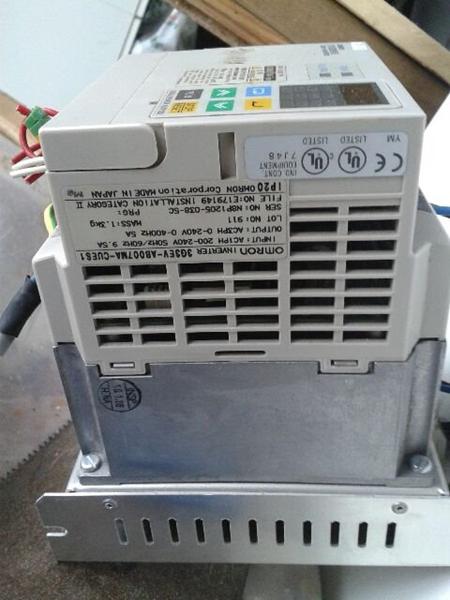

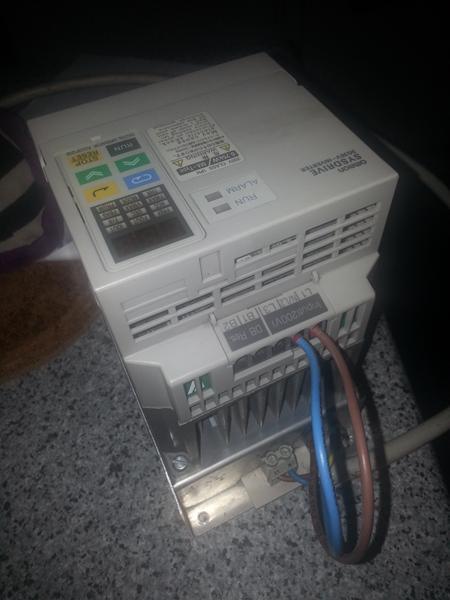

#10 14. nov 2014 Det er sådan en fætter.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#11 14. nov 2014 Omron 3g3ev-ab007ma-cue 1. 0,75KW. Input 220-240V
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#12 14. nov 2014 .
mekanikles @ Tilmeldt:
jun 2007
Følger: 8 Følgere: 6 Biler: 5 Emner: 23 Svar: 2.106

#13 14. nov 2014 dit problem , er at sådan en fætter kun virker på et FI relæ. da lækstrømmen på omformeren en meget højere end 30mA
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#14 14. nov 2014 Okay og så slår den fra så snart man sætter den til strøm, og ikke først når motor skal starte?
Peter R Tilmeldt:
maj 2005
Følger: 8 Følgere: 10 Biler: 3 Svar: 1.449

#15 14. nov 2014 nej, det er klart at omformeren slår din HPFI, da lækstrømmen er større end 30mA. Som også er nævnt før.
Nævnte din "elmand" dig ikke det for dig, inden du købte den ?
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#16 14. nov 2014 Nej det nævne min elmand intet om. Så havde jeg ikke startet projektet.

Snakkede lige med ham jeg købte den af, han bruger flere af dem, men kører uden jord på dem. Så prøvede at fjerne jorden igen, Så kunne den starte.

Men det er vel ikke skide smart uden jord eller? Er det nok hvis man sætter jord på motor og placere omformer så man ikke kommer i kontakt med den, eller bliver det for farligt?
mekanikles @ Tilmeldt:
jun 2007
Følger: 8 Følgere: 6 Biler: 5 Emner: 23 Svar: 2.106

#17 14. nov 2014 hvis ikke du ved hvad du laver ,,med strøm...SÅ LAD VÆR
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#18 14. nov 2014 Hej
Hvis frekvensomformeren er en tre faset 3x 400 skal motor kobles i stjerne
Hvis frekvensomformeren er en en fastet 1x 230 V skal motor kobles i trekant
Alt dette forudsætter at motoren er stemplet 3x230/400 VA 50 Hz

Hvis det er en billig frekvensomformer uden EMC filter, som med sikkerhed udløser et HPFI relæ skal du enten købe et netfilter og montere dette foran frekvensomformeren eller instalere et AC/DC relæ som man skulle indstallere på billige solcelleinvertere for at komme under 30/100 mA fejlstrøm.
Det er absolut nødvendig at jordforbinde den samlede installation!!!!! med mindre du absolut gerne vil sidde oppe på en sky og kigge ned på os.

MVH KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#19 14. nov 2014 Okay. Ja det skulle nødigt gå så galt. Hvad hedder sådan et filter / relæ? Evt et link.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#20 14. nov 2014 Hej
F.eks. http://www.greenline.dk/elartikler-c/tavlemateriel-c/hpfi-fejlstromsrelaeer-c/siemens-siquence-ac-dc-afbryder-p
Dette er en 300mA version

MVHKP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#21 14. nov 2014 Der står ikke aandet på motoren end det du ser på pladen. 1 fase og 220 volt. Såkkan den måske slet ikke bruges medffrekvensomformer?
mekanikles @ Tilmeldt:
jun 2007
Følger: 8 Følgere: 6 Biler: 5 Emner: 23 Svar: 2.106

#22 14. nov 2014 næ men så kan så vidt jeg husker,, bruge en 1 faset motor regulering ala dem der sidder i udsugninger mv...bare i kraftigere form
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#23 14. nov 2014 Men i tilslutning går der jo 3 faser ned til motor.
mekanikles @ Tilmeldt:
jun 2007
Følger: 8 Følgere: 6 Biler: 5 Emner: 23 Svar: 2.106

#24 14. nov 2014 nå... kan kun 1fase og en start kondensator = 230volt
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#25 14. nov 2014 Hej
Billedet af frekvens omformeren viser at der er en EMC underbygningsfilter så skulle den være hjemme uden ekstra AC/DC class B HPFI relæ.
Hvad siger dokumentationen for sådan et sæt?
Billedet af motorskilt er uigenkendeligt! Det er umulig at aflæse data på motoren
MVH KP
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

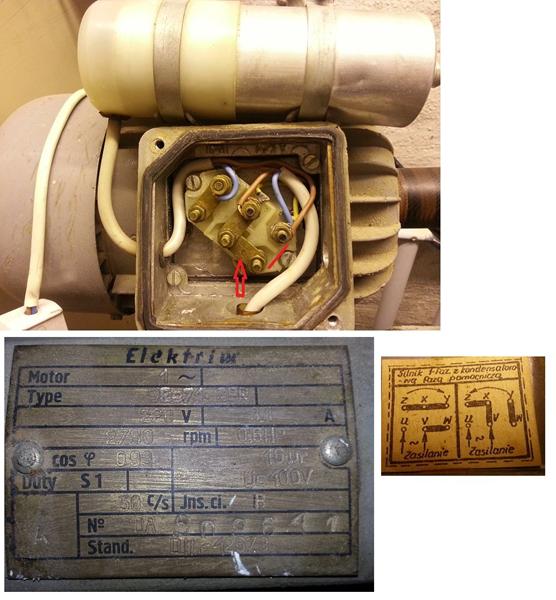

#26 14. nov 2014 Hej Ser at der er lagt et andet billede ind
Det fremgår ikke tydeligt at det er en trefaset AC motor ud fra typeskiltet- kun data ved kondensator drift.
Det gule billede er det fra låget i klemkassen?
MVH KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#27 14. nov 2014 Det er nok ligefør at jeg skal droppe projektet så. Kan man teste om det kan du, uden at ødelægge noget??

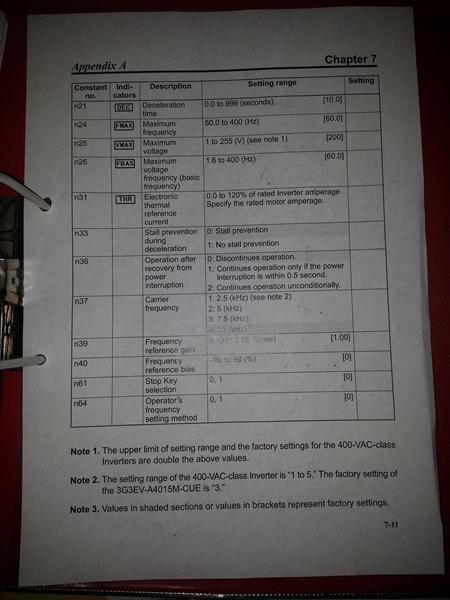

Hvordan skal den sættes op, som herunder?
Maximum voltage (V) = 220
Maximum voltage frequency (Hz) = 50
Electronic thermal reference current (A) = 3.1

Er det de vigtigste punkter?
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#28 14. nov 2014 Ja gule billede er fra låget.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

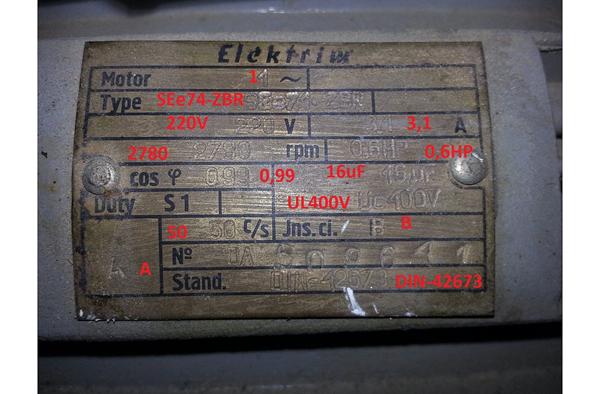

#29 14. nov 2014 Har prøvet at skrive de ting op der står.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

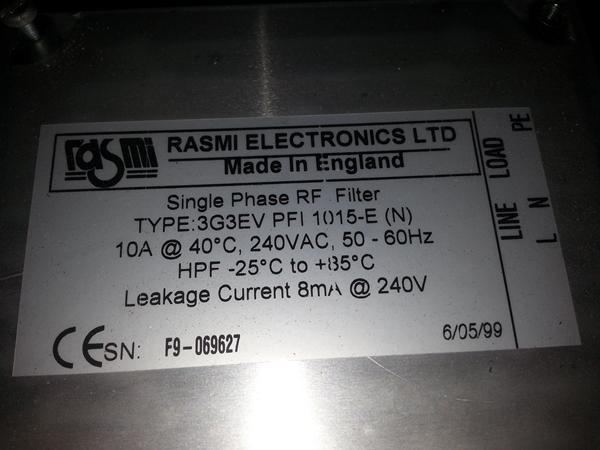

#30 14. nov 2014 Filteret i bunden af omformeren
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#31 14. nov 2014 Hej
OK med det gule billede - det viser at det er en trefaset motor med sikkerhed.
Så skal du fjerne kondensator og tilgangskabel
Flytte lasken med den røde pil og i stedet lave en trekant forbindelse ved laske Z-U
j.f tegning i låget.
Herefter skærmet 4 leder kabel fra FU til motor. Hush jordforbindelse
Isoler skærmen i motordæksel. Må ikke røre metal!
Forbind både skærm og jord kabel til FU es afgangsklemmer
Tre faseledninger til FU med så korte ledninger som mulig!
Tilslut FU tilgang til Filterets afgang
Til slut Net-kabel med jordforbindelse!

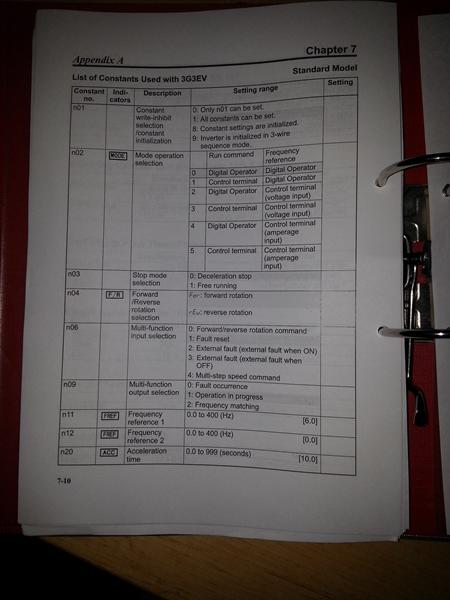

Programmer FU med Prog. modul eller PC og programmeringskabel efter producentens anvisninger.
Held og lykke med projektet
MVH KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#32 14. nov 2014 Jamen må jeg godt lave trekant når den kun er 220v?

Så snart jeg har jord på fu slår hfi fra. Selvom motor ikke er forbundet.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#33 14. nov 2014 Skal skærmen tilsluttes jord på fu?
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#34 14. nov 2014 Hej
Forbind både skærm og jord kabel til FU es afgangsklemmer
Ifølge teksten på filteret afledes kun 8mA
Moderne forbrugsgenstande afleder alle ca 3-5 mA til jord
Måske ved de ekstra 8mA tripper relæet da det har nået grænsen eller det tripper ved en værdi under 30mA
Prøv at frakoble alle husets strømforbrugere og kun tilslut FU med motor.
Hvis den fortsat tripper må du installere en 300mA relæ kun for denne FU (Er egentlig ikke lovlig, men solcellefolket har gjort det uden Elektricitetsrådets samtykke!).
Mæske kan du finde en HPFI ved et solcellefirma til en billig penge
MVH KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#35 14. nov 2014 Ok kan der være fordi jeg har et møg gammelt hfi(ikke hpfi) relæ?

Hvad med trekant når motor Kun er 220v?
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#36 15. nov 2014 Hej
En enfaset FU kan kan max levere 3x 230 VAC fra 0- 100Hz
Er det ikke også det der står på FU,ens typeskilt?
Dermed skal også motoren spoler arrangeres til 3x 230 VAC og det sker ved trekant forbinding (Lasker i III )
Motoren kan godt køre på 3 faser direkte fra nettet, men i så fald skal den forbindes i stjerne ( 2 Lasker mellem 3 øverste klemmer eller 3 nederste klemmer)
Husk når du får det til at køre, min motorhastighed bør ikke komme under 500 - 600 omdr/min! af hensyn til køling.
MVH KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#37 15. nov 2014 Super takker mange gange for din hjælp. Kan jeg afprøve uden skærm kabel eller skal jeg vente til jeg har det?
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#38 15. nov 2014 Hej
Det er fint uden, under alle omstændigheder så kort som muligt.
Skærmet kabel af hensyn til RF på WIFI for dig selv og naboers internetforbindelser, da motor elektronik støjer en del elektrisk
MVH KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

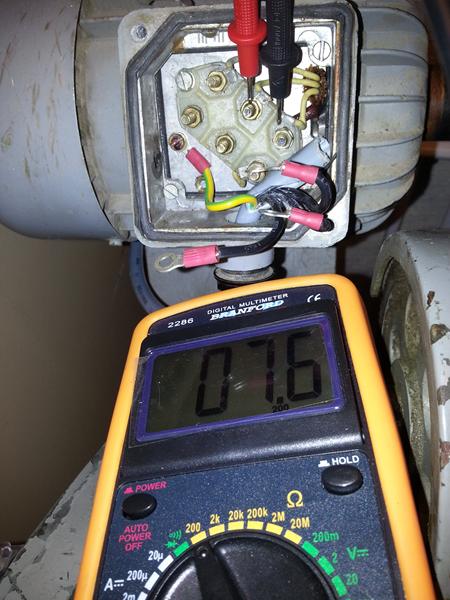

#39 15. nov 2014 Nu har jeg forbundet efter din beskrivelse, med jord. Dog uden skærmet kabel. Så pillede jeg vaskemaskine og tørretumbler fra. Slog stadig relæ. Så prøvede jeg at slukke fyr. Og så tændte den op. Motor køre og det der ud til det hele virker. Efter følgende satte jeg ting til igen og tænkte fyr. Den kørte stadig. Nu prøvede jeg så at slukke og tænde for fu. Og den tændte perfekt.

Kan det være fordi der ikke et jord på mit fyr. Har tit undret mig over at det nye fyr ikke blev sat til med jord. Men det er aut der har sat det.?
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#40 15. nov 2014 Nu prøvede jeg igen efter 10 min. Så tog den hfi igen. Så slukkede jeg fyr stadig med vaskemaskine og tørretumbler sat til. Og der kunne den tænde perfekt. Så det må være noget med fyr.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#41 15. nov 2014 Hej
Fin udelukkelses.etode
fyrets elinstallation skal jordforbbindes også.
Mvh kp
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#42 15. nov 2014 Okay. Mystisk at de ikke har gjort det dengang de satte det op. Skal der være kontakt så man kan slukke og tænde fyret? Der er en indgang i bunden af kontakten, men her skal den skrues på så man ikke kan slukke for det. Sådan var den gamle sat til. Men det nye har bare fået en stikprop uden jord og så ind i den almindelige stikkontakt uden jord. Har det bare været den nemmest løsning for montøren ?
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#43 15. nov 2014 Tror kun det er 2 ledere i det kabel der kommer ud fra fyret. Kan det være jordet et andet sted. Kan man evt måle om det er jordet?
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#44 15. nov 2014 Men kunne godt være jeg skulle få en elektriker ud og se det hele igennem. Måske få en ny el tavle og hpfi. Den gamle er fra den tid hvor der kun var 3 numre i tlf.
mekanikles @ Tilmeldt:
jun 2007
Følger: 8 Følgere: 6 Biler: 5 Emner: 23 Svar: 2.106

#45 15. nov 2014 nu er det ikke fyret den er gal med....men hfi fejlen opstår når kondensator i FU skal oplades..... og derfor virker det hvis du slukker for alt det andet, hvilket bringer din afledning under 30mA vask og tør har osse støjkondensator indbygget som laver en lille afledning det samme har fyret.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#46 15. nov 2014 Skal kun slukket fyret. Tørretumbler kan godt køre imens jeg tænder uden den slår fra.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#47 15. nov 2014 Men i det øjeblik den er startet op er det vel ikke noget farligt ved det mere? Så indtil videre kan jeg vel bare slukke fyret. Tænde frekvensomformer, og så tænde fyret igen. Så er den vel fin nok at kører med. Det bliver jo ikke så tit den skal bruges.
Carlo Jensen™ Letmetal Tilmeldt:
apr 2004
Følger: 1 Følgere: 50 Biler: 13 Emner: 2 Svar: 3.714

#48 15. nov 2014 #25 med flere - læs op på lektien inden i omgiver jer med råd.
AC/DC relæer installeres pga af et alm pfi/hpfi 's spole kan gå i mætning pga. pulserende jævn strømme.
Dette optræder ALDRIGT når man har at gøre med en 1. faset omformer som denne.
Carlo Jensen™ Letmetal Tilmeldt:
apr 2004
Følger: 1 Følgere: 50 Biler: 13 Emner: 2 Svar: 3.714

#49 15. nov 2014 #47 ja kør bare løs, der er intet farligt i det.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#50 15. nov 2014 Jan hvad er løsningen så får den ikke slår fra. Er der ikke andet at gøre end at slukkefyret hhver gang jeg skal bruge den? Eller er der andre løsninger? Kan det være fordi fyret ikke er tilsluttet jord?
Carlo Jensen™ Letmetal Tilmeldt:
apr 2004
Følger: 1 Følgere: 50 Biler: 13 Emner: 2 Svar: 3.714

#51 15. nov 2014 Løsningen er at få det på en selvstændig gruppe uden om resten af husets HPFI relæ. Du kunne få installeret en kombi afbryder 13 amp og 300 ma.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#52 15. nov 2014 Hej
Til dem der har interesse udi mystikken omkring fejlstrømsrelæer i sammenhæng med moderne effektelektronik.
Desværre kun på tysk, men mon ikke det går.
Desværre kan man ikke vedlægge filer iPDF format, Så der uploades lige 5 i streg uden yderlig kommentarer.
MVH KP
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#53 15. nov 2014 Hej nr 2
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#54 15. nov 2014 Hej nr 3
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#55 15. nov 2014 Hej nr 4
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#56 15. nov 2014 og Sidste
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#57 18. nov 2014 Jeg har fået det hele til at køre rimeligt.

Men jeg synes motor bliver lidt lun. Omkring 60 grader vil jeg tro. Har aldriggfør mærket på den Så har ikke tænkt over temperatur. Men er det noget man skal bekymre mig om eller er det normalt.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#58 18. nov 2014 Hej helt normalt ved FU drift, derfor en fremmedventilator før ekstra køling.
Mmåske er dens U/f forhold stillet for høj.
Mvh KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#59 18. nov 2014 Har sat 220v 50 Hz og Max 3ah.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#60 18. nov 2014 Hej
Har du ikke end programmerings.a ual?
Mvh kp
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#61 18. nov 2014 Jo. Har sat opefter den. Der er ikke så meget mere end overståede at stille ud over. Acceleration og deacceleration. Er der noget andet der burde skulle stilles?
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#62 18. nov 2014 Hej
Nu er det en gammel hund fra 1999 produceret af Yaskava brandet til OMRON
Der må kunne findes en manus på grønspættebogen.
Normalt ca 50 parametre der kan stilles forkert af den forrige bruger.
Find standardopsætningen og find de mest gængse parametre ved
Max udgangsspænding, Giver sig selv her: 220 VAC
Max frekvens 50-55 Hz ( du kan godt sætte frekvensen højere, men du får så en svagere motor=mindre moment)
Max strøm: (motor strøm x 1,5)
Min frekvens: 10-15Hz j. fr. egenkøling/fremmedkøling
Op/ nedløbstid: 0-1 sec
U/f forhold: som standard indstilling eller mindre
God fornøjelse med dit arrangement
Husk jordforbindelser!!!!!!!!!!!!!!
MVH KP
Dan P Tilmeldt:
feb 2003
Følger: 6 Følgere: 6 Emner: 38 Svar: 2.243

#63 19. nov 2014 Lyder som om der skal en rigtigt elektriker forbi det hus der....
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#64 19. nov 2014 Kører kun med jord.
Jeg har sat til standard opsætning og indtastet flg værdier 220v 50 Hz og Max 3ah acceleration op/ned 0.

U/F forhold, hvad er det?.

Vedhæfter indstillings muligheder.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#65 19. nov 2014 Side 2
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#66 19. nov 2014 Når den kører med spindlen(Uden belastning) og jeg aflæser ampere(Output deffective current:A) på 3,2A. Lyder det ikke af meget?

Jeg har sat (Electronic thermal current A) på 3.0. Burde den så ikke slå fra når den anden står til 3.2, eller skal det ikke forståes sådan?
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#67 20. nov 2014 Ingen kloge input?
Hvor varm må motor blive før jeg skal blive nervøs?
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#68 20. nov 2014 Hej
Der må være nogle flere sider manual.
Jeg har en lumsk anelse , din motor er viklet med uens spolehoveder!
Den er jo optimeret til kondensator drift ifølge typeskiltet.
Nej den skal højst optage 50% af I nominel strøm (Den såkaldte cosphi er lav i lav last).
Hvordan kan der konstateres?
1. Mål hver fasestrøm på tilgangskabel, de skal være nogenlunde ens.
2. Afmonter laskerne og mål impedancen (modstanden) med et ohmmeter for hver spolehoved. De skal også være enslydende.

Hvis der er forskel over 20% er motoren uegnet til FU drift.
MVH KP
Carlo Jensen™ Letmetal Tilmeldt:
apr 2004
Følger: 1 Følgere: 50 Biler: 13 Emner: 2 Svar: 3.714

#69 20. nov 2014 Hvordan er motoren koblet? Stjerne eller trekant?
Post venligst billede.

Der er ikke sammenhæng i dine øverste indlæg og billederne af låget eller hvor du har fundet koblinger.

Motoren skal kobles til samme spænding som ved oprindelig kondensator drift, det er 3x220 ikke 3x400.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#70 20. nov 2014 Kan kun få den til køre ved at koble trekant. lasker ligger III
Har prøvet stjerne men der brummer den bare svagt, bevæger sig ikke.
Min frekvensomformer er 3x230.

Jo det er mange flere sider i manuel. Jeg har kun vedlagt oversigt over parameter.
Den hele ligger her

http://industrial.omron.com.br/uploads/arquivos/Manual_3G3EV.pdf
Prøver at måle på motor i morgen.

Men den køre fint ingen mislyde. Kun problem med at den bliver lige varm nok.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#71 21. nov 2014 Fasespænding 207 - 220 og 213

Jeg kan kun måle modstand mellem 2 ben. De andre kombinationer giver ingen udslag. Se billede.
Carlo Jensen™ Letmetal Tilmeldt:
apr 2004
Følger: 1 Følgere: 50 Biler: 13 Emner: 2 Svar: 3.714

#72 21. nov 2014 Er ved at tro vi er ude i noget lusk nu, lusken er at jeg tror vi er ude i en 1 faset motor hvor den sidste vikling hvor kondensatoren sad er en start vikling.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#73 21. nov 2014 Nu har jeg sat kondensator til igen. Her bliver den ikke varm.

Har derefter målt spænding mellem de forskellige tilslutninger. Og det er noget andet end frekvensomformers udgang.
Over de 2 første 340
Ocer de 2 næste 225
Og over den første og sidste 424 volt.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#74 21. nov 2014 Med den første menes der N-V og den sidste V-U
Carlo Jensen™ Letmetal Tilmeldt:
apr 2004
Følger: 1 Følgere: 50 Biler: 13 Emner: 2 Svar: 3.714

#75 21. nov 2014 De målinger kan man ikke rigtigt tyde men vil vædde en pose Piratos på at jeg har ret i min påstand om at det er en et faset motor.
Er modstanden i de 3 viklingsdæt ikke ens kan den ikke køre som 3 faset.

Når jeg taler 3 faset er det underordnet om det er 3x230 eller 3x400.

Så jeg takker af med at holde på at der ikke kan virke med den gamle motor du har her da den ikke er koblet/viklet som en 3 faset asynkron motor.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#76 21. nov 2014 Ja tror du har ret. Den vikling som kondensator går på er også den jeg ikke kan måleohm til.

Den motor jeg har er på 0.6 hp og 2780 omdr.

Hvis jeg nu køber en anden på 1hp. Med 1410omdr. Vil jeg så ha samme træk kraft hvis jeg ændre gearing på maskinen til samme omdr.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#77 21. nov 2014 Hej
Hvor mange gule ledninger kommer der op af hullet inde fra statoren?
og hvad måler du af impedans mellem de enkelte lederne?
MVH KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#78 21. nov 2014 Der kommer 4 op. Kan kun måle impedans på 7.6 mellem B og U, se evt billede lidt oppe.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#79 21. nov 2014 Hej
Hvis det er tilfældet at du kun kan måle impedans på et sæt lesninger er motoren afbeændt! Men pyt sn tofaset kondensatær motor er fortid. Find en anden mms samme effekt passende fik FU. Hvis omdrejningstal ikke passer er det bare en o.gearing evt v. Remhjul mvh kp
Hvis stavefejl lorte pigerasterur
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#80 21. nov 2014 Ok. Men hvis den er brændt, er det da mærkeligt at den kører perfek mmed kondensator?
Carlo Jensen™ Letmetal Tilmeldt:
apr 2004
Følger: 1 Følgere: 50 Biler: 13 Emner: 2 Svar: 3.714

#81 21. nov 2014 Nej motoren er ikke brændt af ... Det er en motor viklet som jeg har beskrevet.
Den er fra langt før din tid så glem at forstå den.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#82 21. nov 2014 Ok men tak for hjælpen. Det må blive en ny motor, hvis jeg skal køre med frekvensomformer.
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

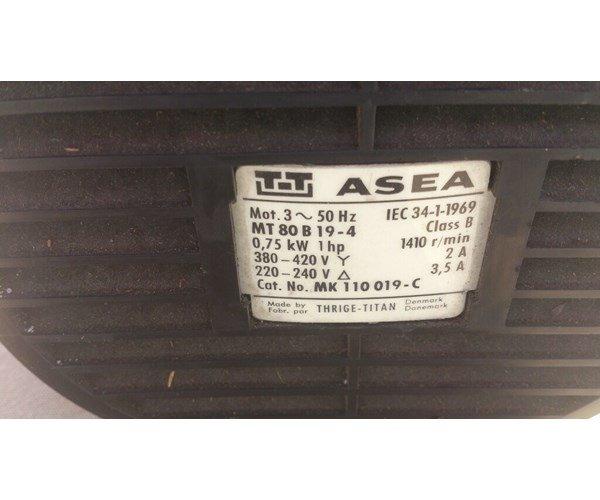

#83 22. nov 2014 Nu har jeg købt motoren med type pladen i ser længere oppe. Den skal vel så forbindes trekant jf type pladen?
Kim M Tilmeldt:
jan 2007
Følger: 18 Følgere: 20 Biler: 3 Emner: 72 Svar: 5.728

#84 22. nov 2014 Her er faktisk et ganske godt billede, hvor du kan se hvordan du skal sætte din motor til din VFD..

http://sawdust.online.fr/Power/VariableFrequency/en_Motor.php
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#85 22. nov 2014 Super. Hvordan med kabel størrelse. Jeg har fået fat i nogen 1.5 skærmet, men er det nok mellem frekvensomformer og motor?
Peter R Tilmeldt:
maj 2005
Følger: 8 Følgere: 10 Biler: 3 Svar: 1.449

#86 22. nov 2014 ja, 1.5 kvadrat er mere end rigeligt.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#87 22. nov 2014 Hej
Så er du kommet i mål med lidt svinkeærinder undervejs
Endnu engang held og lykke med dit motorstyringsprojekt
MVH KP
Martin J Tilmeldt:
jan 2005
Følger: 5 Følgere: 2 Biler: 5 Emner: 111 Svar: 610

#88 22. nov 2014 He He Ja gid jeg var i mål. Der er et godt stykke vej endnu. Nu skulle el være mere eller mindre klar. Så er det alt det mekaniske jeg skal i gang med. Nyt motor beslag, gearing, på montere kugle spindler med steppere, bygge en y akse. Så skal det hele trimmes i software. Så jo der er et godt stykke vej endnu.
Karsten P Tilmeldt:
okt 2010
Følger: 2 Følgere: 15 Emner: 17 Svar: 3.179

#89 22. nov 2014 Hej
Nu ingen piveri det sværeste er jo overstået
MVH KP

Gå til toppen

Kommentér på:
Elnørd søges. Forbinde motor til frekvensomformer.

Ny
{{recommendation.headline}} Byd velkommen Bruger: {{recommendation.userName}} Kr. {{recommendation.price | thousandNumberSeperatorFilter}} Byd!

Andre tjenester

Tjekbil: Indtast nummerplade og se bilens historik, synsrapporter og restgæld
Findmåltidskasse: Sammenlign leverandører af måltidskasser i dit område
Bilhandel: Indryk gratis salgsannonce og bliv vist på en lang række af Danmarks største sites

Ny
{{recommendation.headline}} Byd velkommen Bruger: {{recommendation.userName}} Kr. {{recommendation.price | thousandNumberSeperatorFilter}} Byd!

{{ group.groupName }}

Elnørd søges. Forbinde motor til frekvensomformer. {{forumTopicSubject}}

Få billig hjælp fra private

Seneste udførte opgaver

Opret en opgave
