GSM styring af webasto fyr

Tilbage til GSM styring af webasto fyr

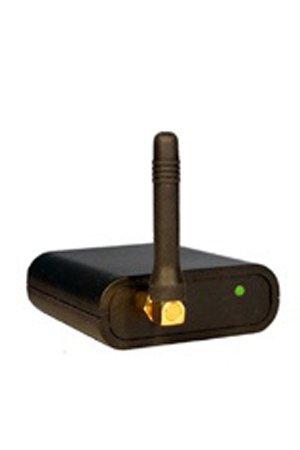

GSM styring af webasto fyr - Er sådan et Danhag gsm modul jeg har købt mig. Det findes i 2 udgaver, det "billige" er det jeg har. Der findes også en som kan håndtere w-bus signal som bruges i nyere fyr. Kan købes ved f.eks. http://shop.vagtech.dk/index.php billede 1
GSM styring af webasto fyr - Sådan laves den simple styring. Man indstiller gsm modulet til en given tid, og får det til at sende en +12V ud på den gule ledning. Fyret vil køre så lang tid der er +12V på denne ledning. På den orange ledning kan sættes en trykknap, denne vil få fyret til at stoppe før tid, hvis der trykkes på denne. billede 2

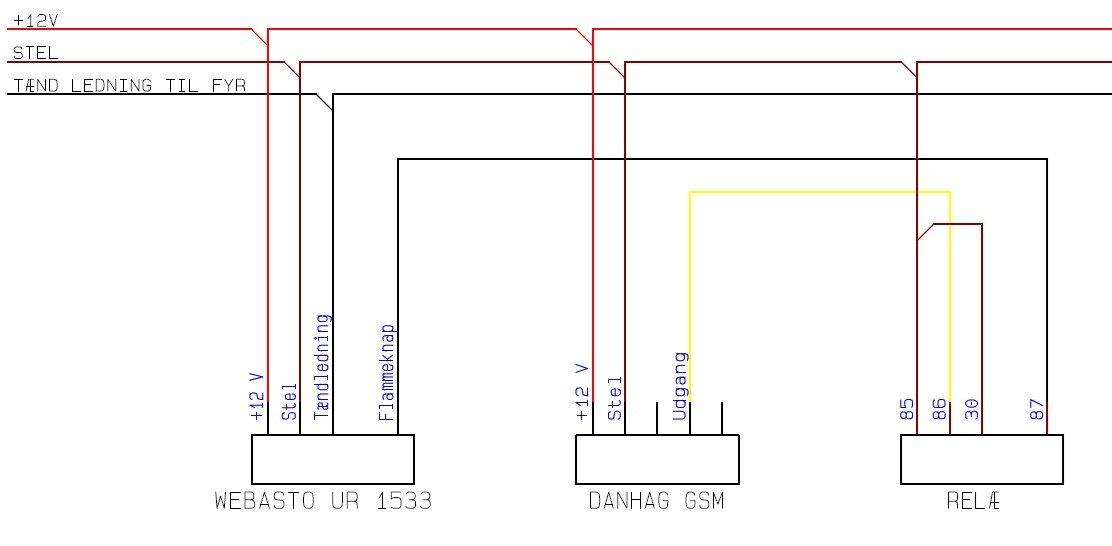

GSM styring af webasto fyr - Dette er diagrammet over hvordan jeg har lavet det i min bil. Der er loddet en ledning på i selve uret, når jeg ringer til gsm modulet bliver der sendt en 1 sekunderes +12V ud på den gule ledning (gsm modullet burde kunne sende en stel ud som skal bruges, men kunne jeg ikke få til at virke) Denne impuls køre igennem et arbejdsrelæ for at blive omdannet til en 1 sekunderes stel impuls. (DET ER MEGET VIGTIGT DETTE ER EN STEL, HVIS URET FÅR +12V BRÆNDER DET AF) billede 3

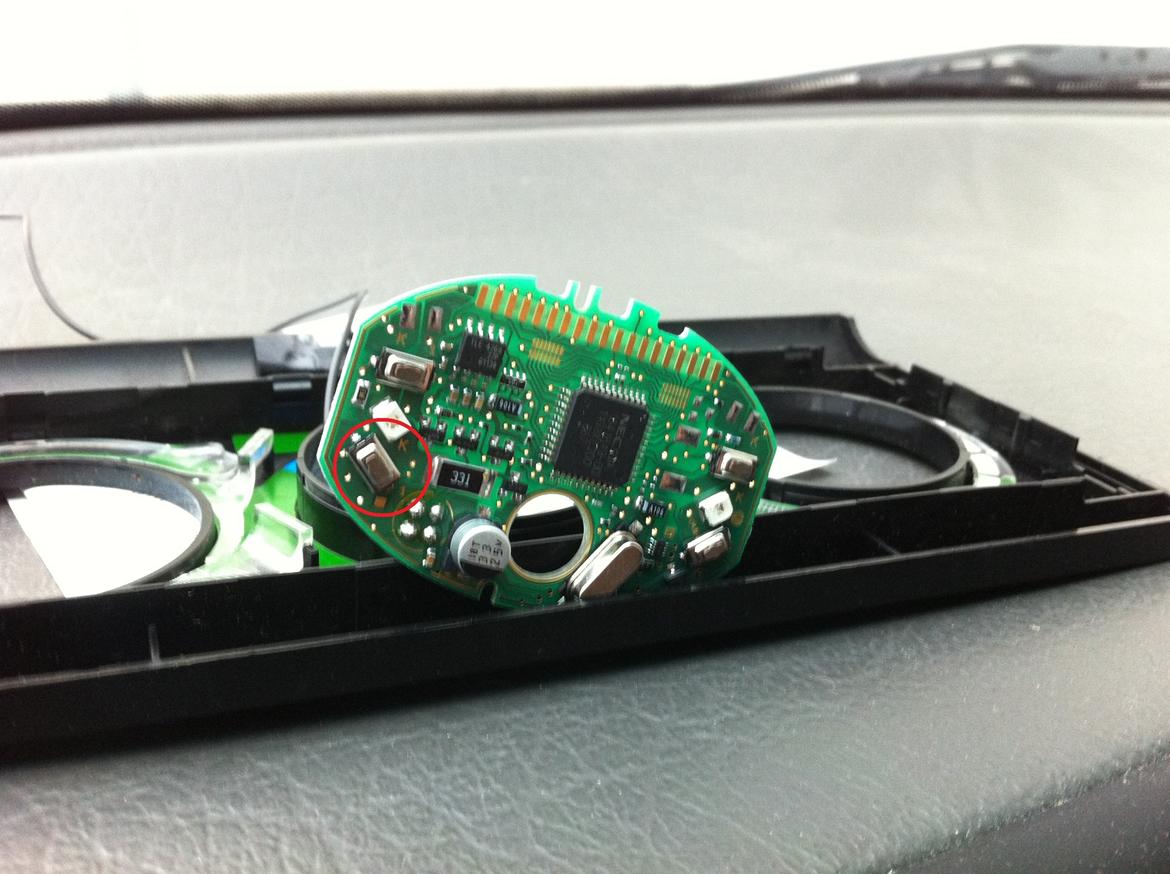

GSM styring af webasto fyr - Her er printet pillet ud af huset på uret. Den røde cirkel viser "flamme" knappen det er denne knap vi skal have loddet en ledning på. billede 4

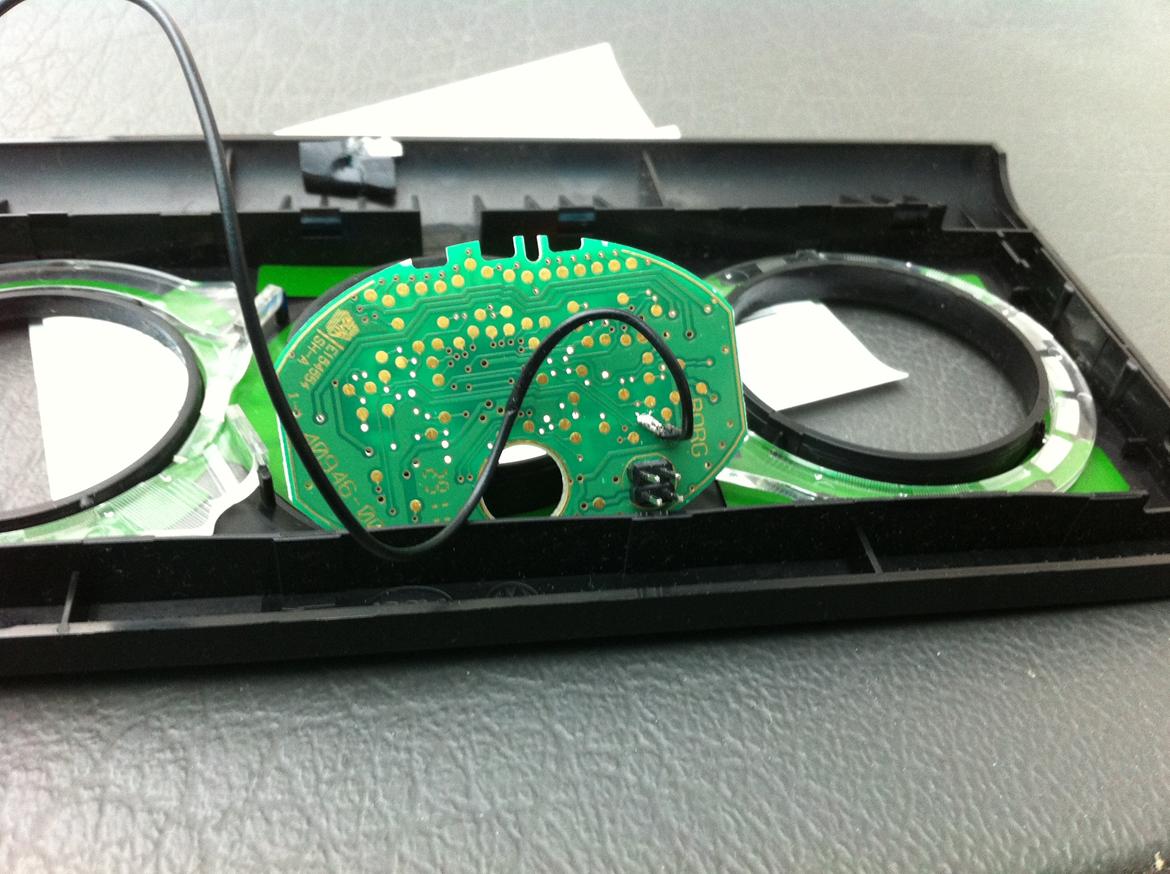

GSM styring af webasto fyr - Her er ledningen loddet på, den ene side af flamme knappen. Jeg har målt mig frem til hvad side af kontakten der står en stel på. Det er den modsatte side ledningen skal loddes på, derved lægges der en stel ind på denne side når man ringer til gsm modulet. billede 5
GSM styring af webasto fyr - Her er det så blevet samlet igen, der er boret et hul i bagbeklædningen på uret for at give plads til lodningen. Dette er efterfølgende blev lukket af med isolerbånd for at undgå kortslutninger. billede 6
GSM styring af webasto fyr - Her er et oversigts billede af installationen, der skal lige ryddes lidt op i ledningerne så skulle det være klar. Der er som sagt sat et relæ ind her, for at omdanne et +12V til en stel. Husk for guds skyl det skal være en stel, uret kan altså ikke holde til +12V billede 7
GSM styring af webasto fyr - Efter opsætning af gsm modulet, skulle fyret gerne starte når du ringer op. For at slukke fyret igen, kan det enten ringes op igen eller det kan trykkes på "flamme" knappen på uret. Se evt. film linket er i beskrivelsen ! billede 8
